Ионные котлы отопления. Ионный котел Ионные нагреватели отопления

И электродные. О последних и пойдёт речь в статье.

Электродный котёл

Характеристика

Электродный котёл (его ещё называют ионным или ионообменным) отличается от других агрегатов, работающих от сети, тем, что имеет открытый электрод , на который подаётся ток.

Относится к приборам отопления прямого нагрева, в которых тепло направляется прямо к энергоносителю. Это даёт возможность мгновенно увеличить мощность конструкции, потому что в процессе передачи тепла нет препятствий.

Нагрев осуществляется с помощью электродов , которые погружены в бак с жидкостью. Ток проводится через теплоноситель с частотой 50 Герц и создаёт барьер для электролиза . Поэтому внутренняя сторона котла остаётся избавленной от налёта накипи.

Нагревательный процесс жидкости происходит при помощи появляющегося сопротивления. Это происходит очень быстро. Таким образом, ёмкость (бак) может быть не большой по размерам, так как не требуется ждать нагрева жидкости элементом. Такие свойства конструкции данного котла позволяют сэкономить бюджет пользователя за счёт уменьшения энергозатрат в системе отопления.

Электродный отопительный котёл очень чувствителен к составу воды, обычная вода из водопровода не может применяться для работы агрегата.

Перед монтажом требуется провести специальную подготовку жидкости. Хорошо, если в наличии есть антифризы , которые порекомендовал производитель.

Также имеет ещё одну особенность, которая заключается в постепенном растворении электродов. Это естественный процесс, его ускорение и замедление зависит только от степени интенсивности использования системы отопления.

Преимущества и недостатки

Для начала стоит сказать, что электродные котлы целесообразно устанавливать лишь в тех местах, где надёжная проводка и стабильная сеть. Если происходит периодическое отключение электричества и сильные перепады напряжения, то монтировать электродные агрегаты не стоит, так как они не смогут нормально работать. Однако и в этом случае можно найти решение. Например, прикупить источник бесперебойного питания или дизельный генератор.

Он накапливает небольшое количество энергии, которых должно быть достаточно на пару часов функционирования котла в аварийной ситуации. Есть модели ИБП , которые корректируют напряжение с помощью встроенного стабилизатора.

Плюсы электродного котла отопления:

1. Безопасность для человеческого здоровья находится на высоком уровне. Ионные котлы для отопления выполнены таким образом, что утечка тока практически не возможна. Пожар исключён, поэтому конструкцию можно использовать для поддержания минимальной температуры без постоянного надзора человека.
2. Небольшие габариты и возможность монтажа в отопительную сеть, функционирующую на газовом топливе. Получается, что электродный котёл запускается после прекращения подачи газового топлива.
3. Быстрый нагрев теплоносителя , тихая работа, лёгкая замена элементов нагрева без замены целого устройства.
4. При желании можно устанавливать в жилых помещениях без монтажа дымохода и самой котельной.
5. Высокий коэффициент полезного действия , который достигает 96 % при функционировании, а при нагреве экономия электричества составляет 40 %. Плюс отсутствие грязи, пыли, дыма и копоти.

Электрический котёл электродный в среднем расходует на 40 % меньше электричества, чем другое устройство отопления от сети. Пользователи отмечают этот нюанс как самое важное достоинство агрегата.

Как и любая отопительная система, электрокотёл электродный имеет свои минусы.

К недостаткам данных агрегатов относят следующее пункты:

• Немалая стоимость электроэнергии. Электричество стоит намного дороже, чем, к примеру, газ, но в то же время прекрасно подойдёт для обеспечения теплом дома, который находится далеко от населённого пункта и посещается время от времени.
• Не универсальность. Ионный котел для отопления частного дома зачастую не совместим с некоторыми типами труб и батарей. Как пример, можно привести использование в отопительной системе радиаторов из чугуна, когда проблемы появляются по причине неровностей с внутренней стороны, а также большого объёма жидкости. Обычно один раздел батареи из чугуна рассчитан на 2,5 литра воды.
• Проблемы с использованием . В таком случае желательно применять .
• Требование ионнообменного электрокотла к постоянному сопротивлению теплоносителя. Его можно корректировать посредством добавления добавок, исключающих появление накипи.

Принцип работы и устройство

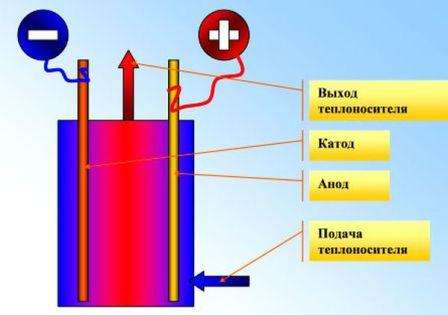

Устройство электродного котла

Работают электродные котлы для отопления частного дома по стандартным законам физики. Жидкость в агрегате нагревается не с помощью какого-либо элемента, а при помощи молекулярного распада воды на разнозаряжённые ионы. В ёмкость с теплоносителем монтируются два электрода , запускается подача электричества. Водные молекулы под воздействием тока с показателем частоты 50 Герц (число колебаний в минуту) делятся на положительно заряжённые и отрицательно заряжённые ионы. В момент процесса разделения и получается тепло. Каждый ион тянется со своим зарядом к конкретному электроду .

Нагрев воды получается очень быстрым, так как сопротивление теплоносителя высоко и процесс электролиза препятствует появлению накипи на стенках котла. Можно сделать вывод, что котёл электрический электродный – вечно функционирующий прибор.

Конструкция такого котла не сложная. Это агрегат небольших габаритов в форме трубы, постоянно врезающуюся в систему трубной развязки путём резьбового соединения с помощью американок. К тому же электроды присоединяются с одного конца прибора. Запуск жидкости-теплоносителя осуществляется через боковой патрубок, а выход — через незанятый торец.

Как сделать своими руками электродный котёл

Основное умение, которое вам понадобится, – это умение работать с варочным аппаратом. Основные детали для конструкции – это металлическая трубка и электрод.

Приступим. Чтобы сделать котёл электродный своими руками, потребуются следующие элементы:

1. Аппарат для сварки.
2. Труба в диаметре до 10 см и длине не более 25 см.
3. Электрод (можно взять небольшой стержень из металла диаметром около 11 мм).
4. Соответствующего размера тройник.
5. Соединительная муфта .
6. Изолятор для электрода и клемм (заземляющий, нулевой).

Начинаем процесс сборки:

1. На первом этапе с двух сторон требуется накрутить муфту с тройником и прочно затянуть изделия, чтобы протечки были исключены.
2. На втором этапе нужно погрузить электрод со стороны тройника в трубу, крепко установив его внутри при помощи изолятора из диэлектрика . Можно применить заглушку с биметаллического радиатора. Цель – сделать пространство между трубой и электродом . В заглушке требуется только сделать отверстие нужного диаметра, вставить туда стержень и прочно закрепить гайкой с внешней стороны.
3. Следующим этапом будет приваривание пары болтов на корпусе трубы (М8 или М10). Они необходимы для подключения нулевой клеммы и заземляющей. Оголённые точки подключения нужно тоже защитить, чтобы ограничить себя от удара током.
4. Четвёртым этапом будет установка котла, его обвязка. Размеры конструкции не большие, поэтому её можно спрятать под раковину.
5. Всё. Можно запускать теплоноситель для электродных котлов отопления и испытывать систему отопления.

Обзор производителей ионных котлов

На российском рынке популярными производителями электродных энергосберегающих котлов являются сразу несколько. Всё чаще желающие приобрести тепло и комфорт покупают электродные котлы Галан, ЭОУ, Инноватор и пр.

Рассмотрим подробнее некоторых производителей.

Электродные котлы Галан . Отзывы пользователей свидетельствуют о востребованности этой марки на рынке ионного отопительного оборудования. Галан – это московская компания, однако её поставки продукции осуществляются далеко за пределы России. Первые её патенты берут начало в 1990 году.

Модельный ряд электродных котлов Галан представлен различными наименованиями и тремя линейками. Также все отличаются мощностными характеристиками.

Можно выделить первую серию, Галан «Вулкан» , предназначенную для отопления домов, больших по площади, для многоквартирок и общественных зданий. Функционирует серия только от трёхфазной сети и представлена моделями мощностью 25, 36, 50 кВт.

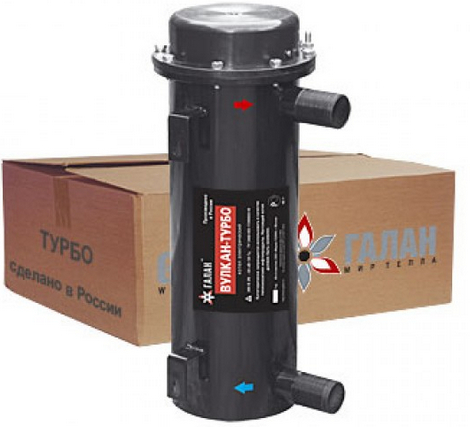

Электродный котёл Галан Вулкан

Вторая серия Галан «Гейзер» является линейкой средних мощностных характеристик. В ней только два наименования, которые имеют мощности 9 и 15 кВт. Данные электродные котлы хорошо подойдут для множества средних по площади частных домов.

Третья серия представлена более компактными моделями мощностью от 2 до 6 кВт. Линейка под названием «Очаг» имеет серьёзные характеристики, несмотря на компактные габариты. С лёгкостью отопит небольшие по площади домики.

Электродные котлы Галан за всё своё существование практически не подвергались изменениям, они имеют надёжную и проверенную конструкцию. В то время как автоматика к агрегатам постоянно изменяется и дополняется в соответствии с пожеланиями пользователей.

Электродный котёл ЭОУ . Аббревиатура расшифровывается как «Энергосберегающая отопительная установка». Это российская компания, которая давно зарекомендовала себя и в других странах дальнего и ближнего зарубежья. Её продукция имеет международные сертификаты качества.

Электродный котёл ЭОУ

В модельном ряду ЭОУ две линейки. Первая из них рассчитана на однофазную сеть 220 В и представлена мощностями от 2 до 12 кВт, вторая функционирует при наличии трёхфазной сети 380 В, а разные наименования марок имеют индивидуальные мощности до 120 кВт. Можно заметить одинаковое решение во внешнем представлении агрегатов.

Компания ЭОУ отвечает за бесперебойную работу продукции в течение 30 лет и на первые десять лет даже даёт гарантию.

Электродный тороидальный котёл Инноватор . Упоминая эту компанию, говорят про тороидальный электродный котёл. Отзывы в сети свидетельствуют о высоком коэффициенте полезного действия (доходит до 99,9 %), а также о качестве продукции.

Электродный котёл Инноватор – это простая конструкция, небольшие размеры, стабильность и надёжность, которые сопровождаются широкими требованиями к качеству жидкости и необходимости постоянной подачи электроэнергии. Но недостатков на фоне преимуществ моделей довольно мало.

Электрический тороидальный котел Инноватор

Преимущества такого котла в возможности регулировки мощности каждой модели от 1 до 20 кВт, в лёгком монтаже в любую отопительную систему. Тороидальный электродный котёл может функционировать при однофазной, двухфазной и трёхфазной сети.

Имеет размеры 30*10*10 сантиметров.

Для установки не требуется труба из стали. Тороидальный электродный котёл Инноватор работает бесшумно, а срок службы составляет 30 лет.

Гарантия даётся производителем на 60 месяцев.

Стоимость — 8 200 рублей.

Электрические ионные (электродные) котлы предназначены для работы в автономных системах отопления. Принципиальное отличие аппаратов от моделей с ТЭН - особый вид нагревателя, представляющего собой блок электродов. Инновационные виды автоматики позволили усовершенствовать традиционные отопительные приборы и создать на их основе современные котлы электродные. Отзывы опытных пользователей и мнение независимых экспертов помогут нам поближе познакомиться с техническими характеристиками, разновидностями и ценами на самые известные модели.

Принцип действия электродных котлов

Нагревание теплоносителя в системе обогрева происходит благодаря расщеплению молекул воды. Полученные в результате этого процесса разнозаряженные ионы активно передвигаются, устремляясь к положительным и отрицательным электродам, выделяя при этом большое количество энергии. В итоге получается, что котел электрический электродный повышает температуру жидкости без применения нагревательных элементов.

Процесс нагревания сопровождается снижением электрического сопротивления проводника. Это может привести к опасной ситуации - электродуговому пробою. Чтобы воспрепятствовать нежелательному явлению, следует добавлять в теплоноситель определенное количество поваренной соли. Размер пропорций всегда указывают в паспорте к котлам. Нарастание мощности в электродных агрегатах происходит одновременно с нагреванием теплоносителя. Возрастание величины тока прямо пропорционально снижению электрического сопротивления.

Особенности применения в быту

Ионные котлы можно внедрять в действующие системы отопления. Но прежде чем сделать это, необходимо предпринять ряд профилактических действий, препятствующих быстрому изнашиванию прибора. Обязательным условием должна стать промывка системы и фильтрация теплоносителя.

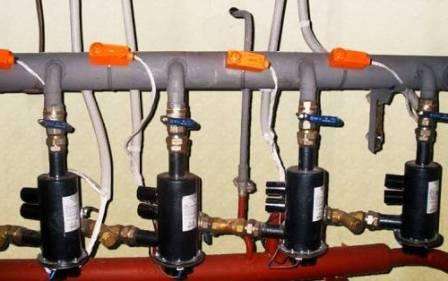

Как показывает практика, можно подключать котлы отопления электродные в сочетании с другими видами нагревательных приборов (твердотопливными или газовыми аппаратами). При необходимости можно параллельно подключать в систему несколько ионных агрегатов.

Преимущественные показатели электродных отопительных приборов

Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.

Эффективность

Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД - до 98%.

Долговечность

Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности - поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.

Компактность

Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования - очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.

Автоматизация управления

Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.

Пожаробезопасность

В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.

Бесшумность

Отсутствие звуковых колебаний обеспечивает тихую работу.

Экологическая безупречность

Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.

Негативные моменты в эксплуатации ионных теплогенераторов

Как подчеркивает большинство пользователей в своих отзывах, при всей своей привлекательности электрические котлы отопления электродные обладают определенными недостатками в устройстве и работе:

• необходимость использования только подготовленной воды с заданными параметрами удельного сопротивления создает трудности в достижении соответствия нормам;
• невозможность использования альтернативных видов теплоносителей - антифриза, дистиллированной воды или масла;
• для нормальной работы котла нужно обеспечить постоянную циркуляцию теплоносителя в системе, иначе при снижении скорости движения вода может закипеть, а при повышенном нарастании потока запуск котла будет невозможен;
• нержавеющие электроды способны долгое время работать без сбоев, но постепенно все же происходит их растворение в воде, поэтому очень важно следить за их состоянием и своевременно производить замену.

Кроме того, существенным недостатком можно также считать дороговизну электрической энергии. Однако если в районе проживания нет возможности организовать газовую или твердотопливную схему обогрева, то электродная система отопления может стать единственным надежным источником тепла в доме.

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

• пониженная инерция нагрева;
• единое повышение температуры всего объема теплоносителя;
• построение двухтрубной системы закрытого типа;
• использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
• простая конструкция с применением инновационных материалов;
• высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Регулярное обслуживание и проведение технических работ - это те услуги, в которых практически не нуждаются котлы электродные. Отзывы пользователей отмечают также более низкую стоимость ионных агрегатов по сравнению с другими видами электрического отопления.

Электродные котлы "Галан" - достойные представители отечественной теплотехники

Среди большого числа ионных электрических агрегатов, производимых в Российской Федерации и Республике Беларусь, заметно выделяются приборы, собранные по нормативам военной техники. Практическая реализация основана на конверсионных разработках промышленных предприятий, выпускающих для судов военно-морского флота.

Конструктивно электродный котел отопления для дома марки «Галан» представляет собой корпус цилиндрической формы из трубного проката с диаметром 6 см и длиной 31 см. Внутри расположены концентрические трубчатые электроды, через которые ток подается к теплоносителю. Хорошо разогретая вода с помощью принудительной циркуляции интенсивно разносится по трубам и батареям. После достижения оптимальной скорости жидкостного потока насос можно отключить.

Преимущества, которыми наделены ионные приборы :

Электродные котлы "Галан" способны самостоятельно настраиваться на потребляемую мощность и отключаться в случае превышения заданных параметров температуры. Защитная автоматика срабатывает также при возникновении короткого замыкания, перегреве подводящих проводов или утечке теплоносителя.

Для суровых климатических условий Западной Сибири самый лучший выбор индивидуального отопления - электродный котел "Галан". Цена прибора отличается значительной доступностью - в сравнении с другими видами электрических аналогов - и не превышает 20 тысяч рублей.

Специально для моделей котлов "Галан" несколько лет назад был разработан особый теплоноситель - антифриз «Поток». Отличительные качества инновационной жидкости заключаются в обогащении добавками, которые препятствуют образованию накипи на стенках теплогенератора. Для обычной же воды разработана смесь для промывки системы, которая успешно растворяет ржавчину, окалину и защищает внутренние поверхности от возможной коррозии.

Младший брат ионного котла

Семейство электрических агрегатов "Галан" включает в себя несколько разновидностей отопительных приборов. К их числу относится электродный котел "Очаг". У него самые маленькие габариты по сравнению с другими моделями. Масса прибора составляет всего пятьсот грамм. Объем теплоносителя в системе составляет 70 литров. При этом «малыш» способен развить мощность до 5 кВт, что позволяет эффективно обогревать помещение объемом до двухсот кубических метров.

На рынке известны приборы "Гейзер" и "Вулкан" с мощностью работы от 9 до 50 кВт. Основой для их разработки также стал электродный котел "Галан". Цена агрегатов, в зависимости от мощности, находится в диапазоне 3500-14 000 рублей, что не может не быть привлекательным для потенциальных покупателей.

Что собой представляет электродный котел ЭОУ?

Установка проточного типа отличается от аналогичных электродных приборов повышенным уровнем надежности и долговечности. Отличные показатели ЭОУ достигаются благодаря основному материалу - толстостенному трубопрокату. Для производства электродов тоже используется более надежный материал, позволяющий создавать тепловой поток внутри котла с повышенной скоростью. Большой диаметр стержней также способствует повышению производительности отопительного устройства.

В отличие от других видов ионных теплогенераторов, электродный котел ЭОУ представляет широкий модельный ряд, что вызывает дополнительный интерес покупателей. Примечательно, что агрегаты могут работать в замкнутых отопительных системах без привлечения циркуляционного насоса. Камера ионизации имеет небольшие габариты, поэтому в ней происходит резкое нагревание теплоносителя и, соответственно, повышение давления до двух атмосфер.

Датчик температуры, связанный с реле, обеспечивает определенный режим работы, на который настроены котлы электродные. Отзывы опытных владельцев подтверждают, что время активной работы котла ЭОУ составляет всего от двух до девяти часов в сутки. Без сомнения, такие показатели относятся к несомненным достоинствам отопительного прибора.

Производство электрического ионного теплогенератора своими силами

Обладая основными навыками ремонтных и электрических работ, а также изучив тепловую схему отопления, вполне возможно изготовить самостоятельно электродный котел. Цена такой установки будет на порядок отличаться, если сравнивать с заводским агрегатом. К тому же эта работа станет бесценным опытом.

Прежде всего нужно определиться с тем, как будет включаться в общую систему схема электродного котла. Обычно рассматривается несколько вариантов:

• однофазное подключение;
• трехфазное соединение;
• параллельная связка;
• интегрирование блоков автоматического управления и регулировки.

Можно также сделать электродный котел своими руками, а затем использовать его для горячего водоснабжения или устройства теплого пола.

Материалы, которые понадобятся в работе:

• труба из нержавеющей стали длиной 250 мм и диаметром 80-100 мм;
• сварочный агрегат;
• электроды;
• клеммы нулевого провода и заземления;
• изоляторы для электродов и клемм;
• металлический тройник и муфта.

Перед тем как приступить к созданию электродного прибора, следует уяснить для себя несколько важных моментов:

• корпус котла должен быть обязательно заземлен;
• на наружную трубу выходит из сети только нулевой провод;
• фаза должна подаваться исключительно на электрод.

Монтажные работы

Основные этапы устройства ионного котла.

1. Планируется схема работы отопительной сети. Есть возможность выбора:

• одноконтурная - предназначена только для отопления;
• двухконтурная - обеспечивает отопление и подогрев воды для хозяйственных нужд.

2. Монтаж и заземление электродного котла успешно нейтрализует статическое электричество.

3. Выбор и установка отопительных радиаторов, материал которых нормально взаимодействует с водой.

4. Устройство приборов автоматической регулировки.

Технологический процесс

Стальная труба служит основой котла. В ее середину с помощью тройника помещают блок электродов. С другой стороны трубы крепится муфта, которая служит соединением с патрубком.

Между тройником и электродами нужно расположить изолирующий слой. Его роль - это тепловая защита и герметичность корпуса. Для этой цели используют термоустойчивый пластик, на концах которого должна быть выполнена резьба, соединяющая с электродом и тройником.

С наружной стороны котла приваривают винт, к которому будет крепиться нулевая клемма и заземление. Для большей надежности рекомендуется присоединить еще один или два болта. Внешний вид получившейся конструкции выглядит малопривлекательно. Чтобы скрыть его от глаз, можно оформить декоративной отделкой, обладающей свойствами электрозащиты. Кроме того, фасадное покрытие будет ограничивать нежелательный доступ к устройству.

Таким образом, можно без труда собрать электродный котел своими руками. Дальше остается врезать полученный прибор в отопительную систему, заполнить ее водой и включить нагрев.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент - при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

Чаще всего для отопления частного дома используется газовый либо твердотопливный котёл. Если ни один из вариантов не походит, выбирайте ионные котлы отопления. Технические характеристики данного вида котлов вас приятно удивят, ведь это устройство работает благодаря специальному методу подогрева воды в отопительной системе.

Технические характеристики ионного котла

Во время работы ионы воды двигаются в хаосе между анодом и катодом, размещённым внутри котла. Ток, образующийся между ними, помогает ускорить ионы и таким образом подогревает теплоноситель. Катоды и аноды производятся из специального прочного материала, который не подвергается ржавчине.

Корпус делается герметичным во избежание прорыва при неправильном соединении системы. Комплектация отопительного прибора состоит из отопительного элемента, защищающего котёл реле и специального термостата, который позволяет регулировать температуру.

Ионный котёл позволяет установить нескольких замкнутых отопительных систем в одном помещении. Данный нагревательный прибор отличается компактностью и может монтироваться в любом более подходящем для этого месте. КПД у такого котла составляет почти 100 процентов.

Установка катода и анода в системе, позволяют свести потери энергии к нулю. На 20 квадратных метров в час уходит около одного киловатта. Вода в системе при работе котла нагревается значительно быстрее в сравнении с другими видами котлов. Невысокая инертность запуска позволяет прогревать теплоноситель в радиаторах до необходимой отметки за небольшой промежуток времени. К тому же котёл имеет повышенную защиту от скачков электроэнергии. При отсутствии теплоносителя в отопительной системе котёл не выходит из строя.

Монтаж ионного котла отопления

Перед покупкой котла нужно высчитать обогреваемую площадь в помещении. Например, можно взять площадь 48 квадратных метров с потолками 2,6 метров и с качественной теплоизоляцией.
Площадь, то есть 48 умножается на высоту от пола до потолка, то есть на 2,6. Из этого делается расчёт, что для прогрева одного метра составит 0,025 киловатт. Для обогрева всего помещения хватит котла с мощностью в 3 киловатта.

1. Для перекрытия теплоносителя на случай выхода из строя системы либо замены теплоносителя монтируется шаровой вентиль.
2. Для равномерного прогона и распределения воды по батареям монтируется циркулирующий насос.
3. Фильтр очищает поступающий теплоноситель в котёл от накипи и ржавчины.
4. На обратной трубе в нижней части монтируется сливной кран для удаления воды из системы.
5. Расширительный бак требуется для забора образующейся лишней воды при её нагреве в системе.
6. Автоматический модуль для включения котла запускает котёл с заданными параметрами.
7. Устанавливается после этого воздухозаборник.

Смотрите видео: Отопление своими руками с электродным котлом ЭОУ

Для работы ионного котла в правильном режиме, вода должна иметь определённую плотность. При замене любого котла на ионный, сперва нужно слить с системы старую воду и залить новую. К тому же в неё добавляется ингибитор. Вода для отопительной системы берётся дистиллированная.

Для подсоединения котла с отопительной системой применяются трубы из стали без обработки оцинковки. После 120 сантиметров от котла трубопровод может вестись из другого материала.

Ионный котёл позволяет быстро и качественно прогревать помещение, поэтому читайте внимательно технические характеристики. Ионный котел вы сможете установить , если правильно проведете расчеты и будете следовать пошаговым инструкциям.

ХАРАКТЕРИСТИКИ ЭНЕРГОСБЕРЕГАЮЩЕГО ЭЛЕКТРОДНОГО ОТОПИТЕЛЬНОГО КОТЛА "ION"

Электродные котлы "ION" является лучшим решением для автономного отопления дома. "ION"обладает рядом значительных преимуществ:
оснащение датчиком автоматического контроля температуры нагрева;
КПД близок к 100 (98-99%);
низкая инертность дает возможность быстро запускать систему отопления до нужной температуры, а также результативно использовать автоматическую систему управления;
малая чувствительность к перепадам напряжения - при изменении напряжения меняется только мощность отопительной установки, но его работа продолжается;
электродный котел имеет сравнительно небольшие габариты;
небольшое энергопотребление - теплоноситель греется за считанные минуты полным объемом;
не требует дополнительного согласования на монтаж и эксплуатацию с органами котлонадзора.

Электродный котел "ION" - это установка прямого действия (без использования промежуточных комплектующих). Нагрев жидкости получается вследствие протекания электротока через теплоноситель. Действие нагрева наступает благодаря неупорядоченному движения ионов жидкости-теплоносителя от катода к аноду с частотой 50 колебаний в секунду (отсюда второе название электрокотлов - ионные котлы). Хаотическое движение ионов приводит к максимально быстрому увеличению температуры теплоносителя.

Электрические котлы "ION" имеют следующие преимущества:
наслоения твердых отложений (накипи), на электродах и стенках котла неприводит к деструкции самих электродов или агрегата в целом, а лишь ослабляет его мощность.
Включенный ионный котел в режиме «сухой ход» (отсутствие теплоносителя в котле, в следствии вытекания) абсолютно безопасен, нет проводника между катодом и анодом - нет нагрева, и котел не выйдет из строя.
не наблюдаются процессы окисления по причине частой смены полярности электродов (анода с катодом).

Электрокотлы "ION" гораздо компактнее, чем, например, ТЭНовые. Электродные котлы "ION" лидеры в сфере энергосберегающих технологий, Класс энергопотребления - А. Гарантийный срок использования 3 года, но на самом деле "ION" может использоваться не менее 10 лет, благодаря очень надежной конструкции. Новый сплав электрода, который производится благодаря новейшим технологиям позволяет его эксплуатировать до 30 лет. Популярнисть электродной автономной системы отопления жилых домов выросла в последние пять лет в три раза за счет своей экономичности и соотношению цена - качество.

Ионные котлы имеют еще одно бесспорное преимущество по сравнению со своими «конкурентами» - они не требуют переоборудования существующей отопительной системы, и легко монтируются в готовую систему отопления.

Характеристики электродных котлов "ION":

1. Один киловат мощности "ION" отапливает 60 куб. м. или (20 кв. м при высоте потолка до 3 м.)

2. Продолжительность работы "ION" в системе водяного отопления от 1 до 8 часов в сутки в зависимости от температуры окружающей среды (автоматический режим работы с датчиком-реле температуры), поэтому при отоплении площади от 40 до 750 кв. м. потребление электроэнергии в сутки составляет от 2 до 288 кВт / ч
(в зависимости от модификации, смотрите таблицу характеристик).

4. "ION" во время эксплуатации в системе водяного отопления осуществляет подъем нагретого теплоносителя на высоту от 3 до 24 метров (в зависимости от модификации), за счет большой разницы температур на входе и выходе электроустановки, позволяет отопить одноэтажные и многоэтажные помещения без использования циркуляционных насосов.

5. "ION" подходит для разных типов систем водяного отопления.

6. Вход и выход "ION" монтируется в систему водяного отопления через сантехнические муфты, сантехнические переходники или сантехнические шланги.

7. В систему водяного отопления, в которой уже установлен котел (котлы), "ION" монтируется параллельно этому котлу (котлам).

8. В системе водяного отопления с принудительной циркуляцией циркуляционный насос монтируется в обратную линию системы водяного отопления перед электроустановкой.

9. Все работы по монтажу электроустановки в систему водяного отопления проводятся так же, как с обычными электрокотлами, газовыми котлами, печами и т.д.

10. Температура на выходе электроустановки: до 95 ° C.

11. Рабочая среда (теплоноситель): вода и незамерзающие жидкости для систем водяного отопления.

12. Рабочее напряжение: 220/380 В ± 10%.

13. Длина (однофазная модификация): 300 мм.

14. Присоединительные размеры: вход G1 ", выход G1,1/4 ".

15. Длина (трехфазная модификация): 400 мм.

16. Присоединительные размеры: вход G1,1/4 ", выход G1,1/4 ".

В комплект поставки "ION" входит:

1. Электроустройство ("ION") - 1 шт.
2. Датчик-реле температуры (термостат) - 1 шт.
3. Паспорт (руководство по эксплуатации) - 1 экз.
4. Индивидуальная коробка - 1 шт.

Как правильно подобрать котел?

Электродный котел «ION» подбирается по следующим параметрам:
- 1 кВт мощности электродного котла может обогреть помещение площадью до 20 кв / м, объемом до 60 куб / м и 40 литров воды в системе отопления.
Например, - котел мощностью 5 кВт может обогреть помещение площадью 100 кв / м, объемом 300 куб / м и с количеством воды в системе отопления до 240 литров.

Необходимо собрать ниже приведенную информацию:
1. Посчитать общую площадь помещения в м.кв
2. Если высота потолка выше 3 метров, нужно умножить площадь вашего помещения на высоту потолка и посчитать объем вашего помещения в куб.м
3. Посчитать количество воды в системе отопления в литрах, и определить из какого металла изготовлены радиаторы отопления.
4. Определить мощность вашего электрического счетчика, отключающего автомата и сечение электрического провода к вашему помещению.
5. Определить количество фаз (1-220В/3-380В) которые заведены в ваше помещение.
6. Определить наличие заземления в вашем помещении.
(Без заземления электрические котлы включать запрещается)
7. Определить установлен в вашем щитке (УЗО) Устройство защитного отключения (электродные котлы не работают в электрической сети с УЗО )
Далее, необходимо сравнить ваши данные с таблицами 1,2,3,4 и определиться с мощностью котла. Надо отметить, что все характеристики приведены в таблицах касаются только помещений построенных и утепленные согласно ДБН (государственные строительные нормы) Украины.
Для того, чтобы не ошибиться при выборе котла, лучше добавлять к рассчетной мощности до 20% запаса.
Например вам подходит котел 1фазный 5 кВт - вы заказываете на 6 кВт.

ВАЖНО! Также необходимо учесть материал из которого сделаны ваши радиаторы, если радиаторы отопления изготовлены из алюминия, дополнительно необходимо приобрести препарат для повышения електропроводности теплоносителя АСО-1

Общие характеристики однофазной (220 В) модификации электродного котла "ION"

ТЕХНИЧЕСКИЕ ДАННЫЕ	ИЗМЕРЕНИЯ
5.2. Вид тока		однофазный, переменный
5.3. Частота напряжения
	м³ не больше
	м² не больше
	литров, не больше
5.7. Теплоноситель
5.10. Температура на виходе
5.11. Рабочее давление	(кг/см²), до
5.12. Средняя продолжительность роботы в сутки
5.13. Длина
5.14. Высота
5.15. Ширина
5.16. Нетто
5.17. Брутто

Общие характеристики трехфазной (360 В) модификации электродного котла "ION"

ТЕХНИЧЕСКИЕ ДАННЫЕ	ИЗМЕРЕНИЯ	ЭНЕРГОСБЕРЕГАЮЩИЙ ЭЛЕКТРОДНЫЙ ОТОПИТЕЛЬНЫЙ ПРИБОР "ION"
		220/380 ~ ± 10%
5.2. Вид тока		однофазный, трехфазный, переменный
5.3. Частота напряжения
5.4. Объём отапливаемого помещения	м,³ не более
5.5. Площадь отапливаемого помещения	м.² не больше
5.6. Объем теплоносителя в системе отопления	литров, не более
5.7. Теплоноситель		удельное сопротивление теплоносителя при температуре +15 С ° не менее 1000 Ом х см.
5.8. Высота подъема гарячей воды
5.10. Температура на выходе
5.11. Рабочее давление	(кг/см²), до
5.12. Средняя продолжительность работы в сутки		при температуре теплоносителя в системе водяного отопления
5.13. Длина
5.14. Высота
5.15. Ширина
5.16. Нетто
5.17. Брутто

Электрические характеристики однофазной (220 В) модификации электродного котла "ION"

ТЕХНИЧЕСКИЕ ДАННЫЕ	ЕДЕНИЦЫ ИЗМЕРЕНИЯ	ЭНЕРГОСБЕРЕГАЮЩИЙ ЭЛЕКТРОДНЫЙ ОТОПИТЕЛЬНЫЙ ПРИБОР "ION"
14.1. Рабочее напряжение
14.2. Вид тока		однофазный, переменный
14.3. Частота напряжения
	Ампер, не более
14.5. Потребляемая мощность
14.6. Расход электроэнергии	КВт/ час,от
	Ампер, не менее
	Ампер, не менее, не более
	Ампер, не менее
14.10. Амперметр	Ампер, не менее
	мм 2 , не меньше
	Ом*м, не больше

Электрические характеристики трехфазной (380 В) модификации электродного котла "ION"

ТЕХНИЧЕСКИЕ ДАННЫЕ	ЕДЕНИЦЫ ИЗМЕРЕНИЯ	ЭНЕРГОСБЕРЕГАЮЩИЙ ЭЛЕКТРОДНЫЙ ОТОПИТЕЛЬНЫЙ ПРИБОР "ION"
14.1. Рабочие напряжение
14.2. Вид тока		однофазный, переменный
14.3. Частота напряжения
14.4. Потребляемая сила тока по фазе (L)	Ампер, не более
14.5. Потребляемая мощность
14.6. Расход электроэнергии	КВт/ час, от и до
		Средняя продолжительность работы в сутки – 8 часов. при температуре теплоносителя в системе водяного отопления 50-60: С
14.7. Однофазный электрический счётчик электроэнергии	Ампер, не менее
14.8. Однополюсный автоматический выключатель.	Ампер, не менее, не более
14.9.Однополюсный (двухполюсный) электромагнитный пускатель с тепловой защитой (контактор)*	Ампер, не менее
14.10. Амперметр	Ампер, не менее
14.11. Сечение медных электрических проводов	мм 2 , не менее
14.12.Удельное электрическое сопротивление заземления	Ом*м, не более

* - типа ПМ-12. ПМА. ПМЕ. ПМЯ. Hager ES. ABB. КМИ и др.

Часто при планировании автономной системы отопления выбор останавливается на традиционных источниках тепла – газовых или твердотопливных котлах. Что делать в ситуации, когда монтаж подобного оборудования невозможен? Появившиеся недавно ионные могут не только оптимально решить вопрос обогрева помещения, но и займут минимум пространства при монтаже. Их основным преимуществом является новаторская методика нагрева воды в системе отопления.

Работа отопительных элементов данного типа основана на хаотичном движении ионов воды во время прохождения ее между активными элементами котла – анода и катода. Электрический ток, протекающий между ними, ускоряет движение ионов, тем самым поднимая общую температуру воды. Общая схема работы показана на рисунке:

Схема работы ионного котла

Но не стоит обманываться простотой конструкции. Собрать надежный и безопасный ионный котел полностью в домашних условиях не получится. Для производства катода и анода используется специальный материал, который не подвержен коррозийному воздействию и имеет высокую механическую прочность. Корпус котла должен быть полностью герметичен, так как малейшее несоответствие стандартного соединения с разводкой труб может привести к прорыву.

Стандартная комплектация состоит из самого элемента отопления, термостата для регулировки температуры и защитного реле.

Преимущества

Особенностью использования данного типа нагревателя является его компактность и возможность создания нескольких замкнутых отопительных систем в одном помещении. Преимущества использования ионных котлов отопления:

• Габаритные размеры позволяют установить его в любом месте отопительной системы.
• Высокий КПД (до 99%). Монтаж катода и анода непосредственно в системе отопления сводит потери энергии к минимуму.
• Площадь обогрева 1 кВт потребляемой энергии составляет около 20 м.кв.
• Малое время нагрева воды в системе. Благодаря низкой инертности запуска, вода в батареях прогреется до нужного уровня за короткое время.
• Высокая степень защиты от перепада напряжения в сети. Так же котел не выйдет из строя при «холостой» работе – отсутствии воды в системе.

Благодаря вышеописанным преимуществам, ионные котлы отопления могут устанавливаться как в частных домах, так и в квартирах.

Монтажная схема

Подключение ионного нагревательного элемента не требует специальных монтажных навыков. Для проведения пуско-наладочных работ можно ориентироваться по самой простой схеме, представленной на рисунке:

Общая схема подключения ионного котла

Для монтажа потребуется:

Ионный котел. Для того, чтобы выбрать котел оптимальной мощности необходимо знать параметры обогреваемого помещения. Рассмотрим вариант 2-х комнатной квартиры (48 м.кв., высота потолков 2,6 м.) с хорошей теплоизоляцией. Рассчитаем общий объем помещения:

48*2,6=125 м³.

Потребляемая мощность для обогрева 1 м³ ионным котлом составляет 0,025 кВт., т.е. для комфортной температуры в квартире будет достаточно установить в систему отопления котел мощностью 3 кВт.

1. Шаровой вентиль необходим для перекрытия воды в случае непредвиденной поломки или замены воды в системе.
2. Циркуляционный насос обеспечивает движение воды в системе для равномерного распределения по теплоносителям.
3. Фильтрующий элемент препятствует попаданию в емкость котла загрязняющих элементов из (ржавчина, накипь.).
4. Для слива воды используют сливной кран, расположенный в самой низкой точке обратной трубы.
5. Расширительный бак необходим для компенсации расширения воды во время ее разогрева до нужной температуры.
6. Модуль автоматического включения котла произведет запуск системы согласно заданным параметрам.
7. Воздухозаборник.

Следует обратить внимание, что для нормального функционирования ионного котла отопления необходима вода строго определенной плотности. При монтаже в уже работающую до этого систему необходимо заменить всю жидкость, а в новую добавить специальный ингибитор. Вода должна быть дистиллированная.

Для первых 120 см соединения котла с системой применять стальные (но не оцинкованные) трубы.
