Для системы ЧПУ типа CNC характерны следующие режимы работы.

Режим ввода информации . ввод управляющей программы (УП) или исходных данных для нее с внешнего носителя вручную либо по каналу связи; анализ информации; вывод ошибок на устройства индикации; размещение УП в памяти системы.

Автоматический режим : обработка детали по УП; автоматическое регулирование подачи; ускоренная отработка УП; накопление эксплуатационной информации (счет числа деталей, регистрация времени обработки и др.).

Режим вмешательства оператора в процесс автоматического управления: выполнение операции технологического останова, пропуск кадров УП и их отработка без выдачи управляющих команд, а также коррекция технологических режимов, кодов инструментов и кодов спутников.

Ручной режим : настройка станка и ручное управление перемещениями; отладка УП; отработка перемещений инструмента при задании скорости перемещения вручную; набор и отработка кадра УП, его запоминание и хранение; формирование УП из отдельных кадров, визуализация кадров, ввод коррекции различных видов, диагностирование механизмов станка, инструмента, системы ЧПУ и др.

Режим редактирования : поиск нужного кадра УП и вывод его на устройство индикации, коррекция кадров, их замена, вставка и удаление.

Режим вывода информации УП на внешние устройства - перфоратор, печатающее устройство, компакт-кассету, во внешнюю память, а также на ЭВМ высшего ранга или в локальную вычислительную сеть.

Режим вычислений требуемых величин по формулам (например, параметров режима резания и геометрических преобразований), формирование УП на основе входной информации и др.

Дисплейный режим , когда выполняются выделение и визуализация информации, ведение диалога и др.

Режим диагностирования , в процессе которого автоматически формируются аварийные и диагностические предупреждения.

При наладке программы работы станка оператор пользуется соответствующими режимами, вводя корректировки, необходимые для обработки.

Особенности наладки станков с ЧПУ определяет система управления, так как механическая, гидравлическая, пневматическая и электрическая системы те же, что у аналогичных станков с традиционными системами управления.

Специфика наладки станков с ЧПУ заключается в том, что в процессе эксплуатации приходится периодически (при переходе на обработку новой заготовки) выполнять настройку необходимых характеристик гидравлических, пневматических, механических узлов, электрических аппаратов, электронных устройств, блоков ЧПУ, систем автоматической регулировки, регулируемых приводов подач.

На рабочем пульте оператора или панели станка расположены программируемые функциональные клавиши. Применяемые современные языки программирования обеспечивают оператору диалоговый режим. Оператор использует при работе возможность программирования на рабочем месте и визуализацию на экране системы ЧПУ траекторий перемещений рабочих органов в заданных и текущих координатах в форме, удобной для оператора и технолога, В соответствии с технологической картой оператор устанавливает технологические параметры обработки (скорость резания, подачи и др.).

Наладку простейших элементов выполняет рабочий-оператор. Он пользуется картой, в которой приведены исходные данные для настройки инструментов (их длины и вылета) и приспособления. Если при обработке требуется обеспечить 8-й (и более) квалитет точности, наладку на обработку первой заготовки осуществляют методом пробных проходов.

В процессе наладки электронных и электрических аппаратов систем управления станками с ЧПУ наладчик проводит осциллографирование напряжения и формы сигналов, а также переходных процессов. Он выполняет наладку УЧПУ последовательно по каждому устройству, блоку, узлу (например, устройства считывания, ввода, арифметическое устройство, блоки индикации, интерполяции, памяти, узел задания скорости и др.). Не изменяя схемы узла, блока, устройства, получают оптимальные значения выходных сигналов, обеспечивающих точность и работоспособность устройства в целом. Наладку выполняют с помощью настроечных элементов, предусмотренных в конструкции, схеме блока, узле, устройстве (например, с помощью переменного резистора), или путем подбора какого-либо из элементов схемы, влияющего на выходной параметр.

В УЧПУ выполнение наладочных работ связано с разнообразными, проводимыми в контрольных точках, измерениями, по результатам которых оценивают выходные параметры узла, блока и устройства в целом. Наладка УЧПУ считается законченной после проверки функционирования станка с ЧПУ в различных режимах и в соответствии с заданной программой.

Рабочий-оператор осуществляет проверку функционирования станка с ЧПУ после наладки в три этапа.

1. Проверка программы без инструмента, оснастки и заготовки. С помощью ручного управления узлы станка устанавливают в исходное положение, а затем включают автоматическое управление по программе. Контролируют перемещение всех узлов и их возвращение в исходное положение. Контроль осуществляют по лимбам с помощью упоров, индикаторов и т.д.

2. Обработка макетной заготовки, выполненной в отдельных случаях из листового металла, пластмассы и др. Обычно такую операцию выполняют, если заготовки сложны и количество их ограничено.

3. Обработка контрольной (эталонной) детали. Комплексной проверкой точности обработки на станке с ЧПУ является проверка эталонной детали (эталона), обработанной по УП. На рис. 9.21, а изображен чертеж эталона для комплексных испытаний качества наладки многоцелевого станка с ЧПУ. Для станков с горизонтальным шпинделем эталон может быть выполнен в виде угольника. Для горизонтальных станков при отношении максимальных перемещений по осям Х и Z более 1:6 и для вертикальных станков при том же отношении максимальных перемещений по осям Хи У рекомендуется использовать два эталона. Эталон окончательно обрабатывают по базовым поверхностям с точностью, в два раза превышающей допуски на проверяемые поверхности.

Кроме комплексной проверки, необходима проверка точности межосевых расстояний обработанных отверстий. Для этого по программе в эталоне сверлят и растачивают пять отверстий по квалитету Н7. Длина отверстий должна превышать диаметр или быть равной ему. Возможно растачивание отверстий для проверки межосевых расстояний и на эталоне для комплексной проверки. Проверку проводят с использованием микроскопа или приспособления, предназначенного для измерения межосевых расстояний.

Для горизонтальных станков проверяют отклонение от соосности отверстий, обработанных с поворотом стола. Измерение выполняют дважды, принимая за базовое каждое из расточенных отверстий. Отклонение от соосности проверяемых осей равно наибольшему из полученных отклонений.

На рис. 9.21, б показан эталон для токарного станка с ЧПУ. Деталь обрабатывают, соблюдая технические параметры (режим резания, материал, геометрию режущих инструментов, СОЖ), рекомендуемые заводом-изготовителем оборудования.

На станках с ЧПУ выполняют испытания на максимальные нагрузки и уточняют режимы резания для характерных видов обработки и инструмента. При испытаниях на максимальное усилие привода главного движения и приводов подач осуществляют сверление инструментом наибольшего диаметра и фрезерование торцовыми фрезами.

Особенности наладки токарных станков с ЧПУ

В начале смены проверяют основные функции движения станка. В целях тепловой стабилизации станка и устройства ЧПУ включают на холостом ходу вращение шпинделя со средней частотой и питание устройства ЧПУ в течение 20...25 мин (при этом станок прогревается).

Согласно карте наладки подбирают режущий инструмент и оснастку для крепления заготовки. Проверяют состояние инструмента. Устанавливают инструмент в соответствующие позиции суппорта револьверной головки, указанные в карте наладки.

Настраивают кулачки, ограничивающие перемещения суппорта и его нулевое (исходное) положение. Вводят УП с пульта УЧПУ с бланка или из кассеты внешней памяти. Проверяют УП сначала в покадровом режиме, а затем - в автоматическом, наблюдая за правильностью ее осуществления.

Закрепляют заготовку в соответствии с картой наладки. Выполняют размерную настройку режущего инструмента. Обрабатывают заготовку по УП. Определяют размеры готовой детали и вводят необходимые коррекции с пульта управления УЧПУ (при обработке партии заготовок периодически проверяют размеры деталей и при необходимости вводят коррекции).

При обработке первой заготовки необходимо наблюдать за процессом резания (особенно за стружкообразованием и шероховатостью обработанной поверхности); при необходимости следует вводить коррекции режимов резания (с пульта управления УЧПУ).

Особенности наладки многоцелевых станков с ЧПУ. Установка зажимного приспособления

Ее можно выполнить непосредственно на столе станка или на приспособлении-спутнике (ПС).

На ПС устанавливают базовые элементы, ориентируя относительно них заготовку. Расположение базовых и крепежных элементов должно соответствовать карте наладки, так как от этого зависят погрешности установки. Если на станке впервые отрабатывается программа обработки заготовки с нескольких сторон, то необходимо определить координаты центра стола от абсолютного нуля по оси X. Эта координата для данного станка является величиной постоянной и может быть использована при настройке баз для других наладок. Положение ПС, а следовательно, и заготовки задается заранее технологом (программистом), который разрабатывает программу в абсолютных (по отношению к нулю станка) или относительных координатах с учетом положения нуля заготовки по отношению к нулю станка. (Нуль станка - это исходное положение стола и шпинделя станка, при котором все датчики перемещений показывают нуль.)

Базовые поверхности заготовки и опорные поверхности ПС, на которые она устанавливается, образуют систему координат, начало которой называют нулем заготовки (рис. 9.22, а). Если задать положение заготовки по отношению к системе координат станка размерами X" и У", то при обработке (например, отверстия 1) в программе может быть задано перемещение по осям Х и Y и т.д. Перемещения по осям Х0, Y0, Z0 можно получать за счет имеющегося на станке устройства смещения нуля, набирая значения координат на пульте управления при наладке станка на данную операцию.

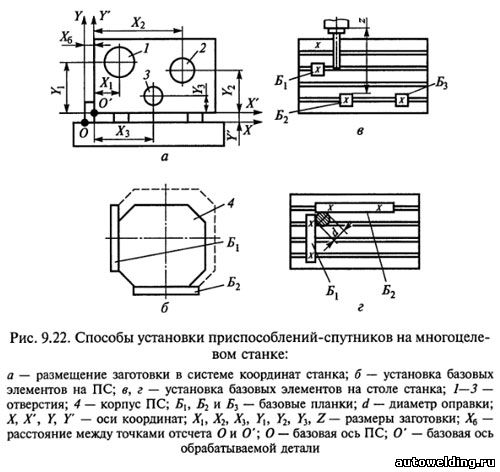

Иногда базирование корпуса ПС 4 осуществляют с помощью базовых планок Б 1 и Б 2 (рис. 9.22, б). Эти планки образуют систему координат ПС, положение которого по отношению к системе координат данного станка известно и может быть учтено при составлении программы.

В некоторых случаях (рис. 9.22, в) базовые элементы устанавливают параллельно движениям стола по координатам, выверяя с помощью индикатора, закрепляют (в общем случае в таком месте стола, где удобнее всего разместить заготовку), а затем находят положение системы координат заготовки по отношению к нулю станка. Для этого в шпиндель вставляют оправку диаметром d (рис. 9.22, г) и перемещают стол в положение, при котором оправка касается базовых планок Б 1 и Б 2 . На пульте индикации высвечиваются значения координат, которые затем используют для контроля смещения нуля.

Можно расставить установочные элементы с базовыми планками Б 1 , Б 2 , Б 3 по пазам стола, находящегося в положении нуля станка, и измерить расстояния X (до мерной оправки) и Z (до базовой торцовой поверхности шпинделя). Эти расстояния (с учетом диаметра оправки) принимают во внимание при смещении нуля станка (см. рис. 9.22, в).

После установки ПС необходимо произвести ввод базовых координат, который осуществляют путем совмещения оси шпинделя с базовой поверхностью или осью заготовки. Одновременно фиксируют расстояние от базовых элементов до абсолютных нулей по всем координатам. Для введения базовых координат используют вспомогательный инструмент, устанавливаемый в шпиндель станка, и концевые меры. Если базирование осуществляется по отверстию, то базовые координаты вводят, используя центро-искатель, устанавливаемый в шпиндель с помощью оправки. После совмещения оси шпинделя с осью отверстия базовые координаты вводятся корректорами плавающих нулей.

Установка режущих и вспомогательных инструментов в магазин

Измерения длин и диаметров, на которые настроен инструмент, проводятся вне станка. Оператор вводит эти данные в корректор системы ЧПУ.

Дополнительную поднастройку некоторых инструментов выполняют в случае необходимости непосредственно на станке по результатам контрольных измерений обработанных поверхностей. Изменение некоторых размеров обрабатываемых поверхностей возможно за счет введения коррекции на пульте управления. Проще всего корректируется длина обработки по координате Z Часто коррекцию вводят на радиус фрезы при работе в режиме круговой интерполяции (например, при обработке отверстий, криволинейного наружного контура и в других случаях).

Расстановку инструментов в гнезда магазина, револьверной головки и др. выполняют в соответствии с программной картой. При этом необходимо тщательно сверить номер инструмента (оправки) с номером гнезда магазина, а на станках, где кодируется номер инструмента, установить соответствующую кодовую комбинацию на хвостовике оправки.

При установке в магазин особое внимание необходимо обращать на инструмент, работающий с первоначально ориентированным шпинделем, так как он должен быть установлен в ячейку определенным образом. Кроме того, необходимо проверить: заточку инструмента; крепление сверлильных патронов на конусе оправки и сверл в патроне; крепление концевых фрез в переходных втулках; крепление инструмента в цанговых патронах; настройку резьбонарезных патронов и закрепление метчика в переходной втулке; крепление насадных зенкеров и разверток на плавающих оправках; биение сверл и метчиков при установке в патроны с целью его уменьшения.

Если прибор для настройки инструмента вне станка отсутствует, длину инструмента определяют на станке. В зависимости от значения координаты Z измеряют длину инструмента от торца шпинделя до вершины режущей кромки или определяют отклонение действительной длины инструмента от запрограммированной.

При обработке с применением СОЖ необходимо проверить состояние защитных элементов станка, отсутствие щелей между элементами защиты, работу насоса и наличие СОЖ в системе.

Комплексной проверкой качества наладки на станке с ЧПУ является изготовление по УП годной детали, качество которой оценивает измерительная лаборатория.

При нормальной эксплуатации станка с ЧПУ в случае повторной обработки заготовки необходимо не реже раза в неделю пропустить тест-программу. В случае брака детали при работе по УП также вводят тест-программу, позволяющую установить ошибки при составлении программы, неисправность ЧПУ, неудовлетворительную работу приводов подачи, нарушение последовательности технологических команд и другие дефекты в функционировании станка.

По оценке результатов прогонки тест-программы определяют с участием наладчика или технолога неисправность в цепи, блоке или группе блоков. Дальнейшие действия характерны для конкретной конструкции УЧПУ и указаны в технической документации.

Многие начинающие мастера по изготовлению мебели сталкиваются с необходимостью создания фасадов на основе плит МДФ. Причем требования к изделиям в условиях высокой конкуренции – достаточно высоки.

Изделия должны быть качественными, отвечать современным стандартам и трендам, кроме того, чтобы иметь стабильный поток клиентов, их заказы предприниматель должен выполнять как можно быстрее. Сделать работу качественно и быстро можно лишь при условии применения технологичных приспособлений для работы. В данном случае – это станки с ЧПУ. Что они представляют собой и как работают, мы и расскажем ниже.

Что означает данная аббревиатура?

Расшифровка этого понятия такая: Числовое Программное Управление . То есть, станок, работающий на числовом программном управлении, способен совершать те или иные действия, которые ему задаются при помощи специальной программы. Параметры работы станка задаются посредством цифр и математических формул, после этого он выполняет работу согласно указанным программой требованиям. Программа может задавать такие параметры, как:

• мощность;
• скорость работы;
• ускорение;
• вращение и многое другое.

Особенности станков с ЧПУ

Техника создания мебельных деталей на современном приборе данного типа включает в себя несколько этапов работы:

Все механические действия, которые выполняет оборудование, являются воплощением последовательности, которая прописана в управляющей программе.

Современные станки с ЧПУ являются сложными электромеханическими приборами и требуют квалифицированного применения. В основном работа станка осуществляется посредством двух человек:

• наладчика;
• оператора станка с ЧПУ.

Наладчику вверяется более сложный массив работы, он выполняет действия по наладке и переналадке прибора, а оператор должен следить за рабочим процессом и осуществлять легкую наладку.

Действия наладчика и оператора станка с ЧПУ

Этапы работы наладчика выглядят следующим образом:

• подбор режущего инструмента согласно карте, проверка его целостности и заточки;
• подбор по карте наладки заданных размеров;
• установка режущего инструмента и зажимного патрона, проверка надежности крепления заготовки;
• установка переключателя в положение «От станка»;
• проверка рабочей системы на холостом ходу;
• введение перфоленты, которое проводится после проверки лентопротяжного механизма;
• проверка правильности заданной программы для пульта и станка ЧПУ и системы световой сигнализации;
• крепление заготовки в патрон и установка переключателя в режим «По программе»;
• обработка первой заготовки;
• измерение готовой детали, внесение поправок на специальные переключатели-корректоры;
• обработка детали в режиме « По программе» второй раз;
• осуществление замеров;
• перевод переключателя режима в положение «Автомат».

На этом процесс наладки окончен и к работе приступает оператор станка ЧПУ. Он должен выполнить такие действия:

• менять масла;
• чистить рабочую зону;
• смазывать патроны;
• проверять станок на пневматику и гидравлику;
• проверять точные параметры оборудования.

Перед тем как приступить к работе, оператор станка ЧПУ должен проверить его на работоспособность посредством специальной тестовой программы, также ему следует убедиться в том, что подана смазочная жидкость и в том, что в гидросистеме и ограничивающих упорах присутствует масло.

Помимо этого, он должен проверить, насколько надежно крепление всех приборов и инструментов, а также то, насколько мебельная заготовка соответствует заданному технологическому процессу станка. Далее следует провести замеры на предмет возможных отклонений от точности настройки нуля на приборе и других параметров.

И только после этих манипуляций можно включать сам станок ЧПУ:

• заготовку устанавливают и закрепляют;
• потом вводится программа работы;
• в считывающее устройство заправляется перфолента и магнитная лента;
• нажимаем «Пуск»;
• после того как первая деталь обработана, производятся ее замеры на предмет соответствия с заданной ранее моделью.

Сферы применения станков с ЧПУ

Станки на основе ЧПУ применяются в разных отраслях по оказанию услуг и производстве:

• для обработки древесины и плит из дерева;
• для обработки пластика;
• камней;
• сложных изделий из металла, включая ювелирные изделия.

Приборы с ЧПУ имеют ряд таких функций , как:

• фрезерование;
• сверление;
• гравировка;
• распил;
• лазерная резка.

Некоторые модели станков с ЧПУ имеют возможность совмещать одновременно разные виды обработки материалов, тогда их называют обрабатывающими центрами на основе ЧПУ.

Преимущества станков с ЧПУ

Применение на производстве станков и обрабатывающих центров на основе ЧПУ позволяет вовремя выполнить такие работы, которые бы без их использования были неосуществимыми. Например, при производстве таким способом мебельных фасадов из МДФ, можно выполнить сложные рельефные декоры , которые вручную сделать просто невозможно. Так, благодаря специальным графическим программам для проектирования можно воплотить самые смелые дизайнерские решения.

Кроме того, массовое производство фасадов МДФ с помощью широкоформатных станков с ЧПУ возможно без необходимости предварительно раскраивать плиты и позволяет делать полный цикл их обработки, это значительно экономит время и рабочую силу.

Цена оборудования на основе ЧПУ такова, что нужно перед его покупкой хорошо подумать, будет ли это экономически выгодно конкретно для ваших производственных мощностей. Если у вас есть стабильный поток клиентов, и они готовы платить за оригинальные дизайнерские решения, то можете смело вкладывать средства в такое оборудование.

Особенность станков на основе ЧПУ – это их надежность и возможность бесперебойной работы в течение многих лет. Но при работе с ними нужно соблюдать все правила безопасности, а также подбирать только квалифицированных операторов и наладчиков. Некачественная работа персонала может вывести прибор из строя раньше положенного срока.

1. Установка инструмента:

*перед установкой инструмента необходимо тщательно протереть инструмент и гнезда револьверной головки ветошью;

*в неиспользуемые гнезда для осевого инструмента установить заглушки, а также установить заглушки в неиспользуемые резьбовые отверстия;

*законтрить в держателях осевого инструмента винты зажима инструмента;

*при установке (замене) пластин очистить посадочные места и элементы крепления от стружки;

*при установке кулачков необходимо очистить зубчатую поверхность реек патрона и кулачков кисточкой или зубной щеткой;

*чтобы затянуть винты кулачков, в режиме MDI задайте команду М19 -ориентация шпинделя: привод не даст вращаться патрону и кулачки можно надежно затянуть;

*при закреплении инструмента пользоваться исправными ключами и не применять приспособления, усиливающие зажим.

2. Привязка инструмента:

Привязка инструмента является одной из наиболее ответственных работ, выполняемых наладчиком станка. От правильного понимания теории и аккуратного безошибочного выполнения процесса привязки зависит безаварийная работа станка.

Привязка инструмента заключается в определении и занесении в таблицу корректоров (MENU OFFSET) вылетов инструментов по осям X и Z.

В настоящее время практически все токарные станки оснащаются датчиками (Tool setter) фирмы Renishaw. У станков, не имеющих датчика, привязка осуществляется в традиционным методом - протачиванием заготовки по диаметру и подрезкой торца. Привязка с помощью датчика достаточно полно описана в «Руководстве по программированию для станков с Fanuc» Н-2000-6030-0В-А, методика привязки протачиванием - в «Руководстве оператора Fanuc серия 0i-TB» В-63834. Поэтому далее будут изложены принципы определения вылетов инструмента, т.к. в зависимости от этого производится как калибровка датчика, так и привязка инструмента методом протачивания заготовки.

В качестве начала координат для измерения вылетов инструмента предлагается использовать:

По оси Х - центр отверстия держателя осевого инструмента.

По оси Z - торец револьверной головки. Для станков с державками VDI по DIN 69880 - торец резцовой державки типа «В», например В3-30х20.

Внимание: направление осей вылета инструмента никак не связано с осями координат станка.

Хин и Zин - вылеты инструмента соответственно по осям X и Z, которые заносятся в таблицу корректоров.

Такой принцип отсчета вылетов инструмента обусловлен следующими соображениями:

1. Центр отверстия держателя осевого инструмента в токарных станках ВСЕГДА находится на оси вращения детали, поэтому корректор по Х для сверл, метчиков и другого аналогичного осевого инструмента ВСЕГДА равен 0. Кроме того, для расточных резцов в каталогах инструмента, выполненного по стандарту ISO, указывается расстояние от центра круглой державки до вершины режущей пластины, поэтому эту величину (удвоенную) по Х можно сразу ввести в таблицу корректоров.

2. В обычной револьверной головке крепление наружных резцов, выполненных по стандарту ISO, осуществляется клином и боковая поверхность державки практически заподлицо с торцом револьверной головки. В каталогах инструмента указывается расстояние от боковой поверхности державки до вершины режущей пластины, таким образом, величину вылета по Z также можно сразу внести в таблицу корректоров.

3. Ориентировочные вылеты осевого инструмента по Z удобно измерять штангенциркулем - «колумбусом».

4. Занесение предварительно измеренных или определенных из каталогов значений вылетов в таблицу корректоров при наличии датчика (Tool setter) привязки инструмента позволяет пользоваться программой автоматической привязки, что существенно сокращает время наладки станка.

Таким образом, глядя на величину и знак корректоров по Х и Z в таблице корректоров, легко определить тип инструмента, визуально проверить правильность установки инструмента в соответствующие позиции. При этом естественно подразумевается, что номер корректора равен номеру инструмента. ПРИМЕЧАНИЕ: При привязке инструмента методом протачивания корректор должен быть включен, т.е. для инструмента, установленного в гнезде 1 - Т0101.

3. Определение нуля детали;

Необходимо заметить, что нуль детали и корректора на инструмент формально никак не связаны. Определение нуля детали производится ПОСЛЕ привязки инструмента. Поверхность, выбранная в качестве плоскости нуля детали должна быть физической, чтобы ее можно было коснуться инструментом, обычно это торец детали.

Существует два способа определения нуля детали:

1. С помощью функции G50, при этом нуль детали при выключении станка системой ЧПУ не запоминается.

2. С помощью функций G54 - G59, при этом способе нуль детали сохраняется в памяти системы ЧПУ.

4. Ввод и вывод управляющих программ;

Ввод и вывод УП не представляет каких-либо трудностей и осуществляется в режиме EDITс помощью последовательного нажатия программных клавиш READ (ввод) или PUNCH (вывод) и программной клавиши EXEC (выполнить). К разъему RS232 станка должен быть подключен специальный кабель (обязательно при выключенном питании), соединяющий станок с устройством ввода - вывода. Таким устройством может быть персональный компьютер, имеющий специальную программу приема - передачи управляющих программ, специальный DNC - терминал или другое подобное средство. При выполнении ввода - вывода ключ защиты программ должен быть выключен.

5. Графический контроль управляющих программ;

Эта процедура применяется в случаях, если программа вводилась вручную с пульта системы ЧПУ, в рабочую программу вводилось большое количество изменений, т.е. во всех случаях, когда происходило РУЧНОЕ изменение программы. При этом часто не дожимаются или не нажимаются клавиши буквенно-цифровой информации, клавиши редактирования. И это соответственно приводит к неправильной работе станка, поломки его и инструмента. Необходимо иметь ввиду, что режим графического контроля отображает только траекторию движения БЕЗ УЧЕТА коррекции на инструмент. Режим графического контроля включается кнопкой AUX GRAPH.

Необходимо в окне графических параметров ввести диаметр и длину детали в ДИСКРЕТАХ, например Ш 40 соответствует 40000. Система ЧПУ сама установит масштаб отображения. ЧПУ последних моделей (Fanuc 0i-TD) имеет программные клавиши, позволяющие запускать режим контроля и видеть на экране процесс обработки, но при этом не происходит вращения шпинделя, смены инструмента, движения суппорта. Переключатель режимов при этом необходимо установить в положение AUTO и нажать на кнопку START. На предыдущих моделях систем таких клавиш не было и для запуска режима графического контроля необходимо нажать клавишу MACHINE LOCK, включить режим AUTOи нажать кнопку START. Дополнительно можно нажать кнопку AUX LOCK - функции M, S, T выполняться не будут.

ВНИМАНИЕ! Не забудьте после работы в режиме MACHINE LOCK обязательно выйти в нуль станка в режиме HOME. Если этого не сделать, то, вследствие изменения системы отсчета, при запуске станка в автоматическом режиме может возникнуть аварийная ситуация (поломка станка и инструмента).

6.Особенности работы в автоматическом режиме.

Отработку новой управляющей программы необходимо производить в покадровом режиме (SINGLE BLOCK)на скорости быстрых перемещений F0. При непрерывном выполнении программы нужно прислушаться к звукам резания и держать руку на кнопке FEED HOLD, чтобы при малейшем нарушении процесса обработки успеть ее нажать и не допустить поломки инструмента. Если произошло нарушение процесса и была нажата кнопка FEED HOLD, то далее должна быть нажата кнопка RESET. В памяти системы ЧПУ хранится следующий для исполнения кадр управляющей программы и если не нажать кнопку RESET, перейти в режим MDI или AUTO и выполнять какую-либо команду, сначала будет выполнена команда, хранящаяся в памяти и движение рабочих органов станка не будет соответствовать ожидаемым.

Начать выполнение управляющей программы можно с любого кадра. Поскольку размер управляющих программ для токарных станков невелик, в большинстве систем ЧПУ отсутствует функция рестарта программы. Запуск программы необходимо производить с начала инструментального блока - точки смены инструмента.

Для этого необходимо перейти в режим EDIT, найти нужный кадр и установить на нем курсор, перейти в режим AUTO и нажать кнопку START.

Программа начнет выполняться с выбранного кадра.
