В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественный обогрев помещений. Одним из лучших решений на сегодняшний день является электрический теплый пол. Он потребляет меньше энергоресурсов, по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортный обогрев.
Смонтировать такую систему очень просто. Подключение теплого пола к электричеству, схема которого подробно представлена в инструкции производителя, поможет у этом. Перед проведением монтажа необходимо изучить поэтапно процесс установки. Если все выполнено правильно, гарантия от производителя будет действовать в процессе эксплуатации самостоятельно подключенной системы. У некоторых производителей она достигает 20-25 лет.
Принцип обогрева электрическим приводом
Популярность теплого пола растет с каждым годом. Тому причиной служит множество особенностей таких систем. Установить электрический теплый пол можно практически под любое покрытие. В каждом помещении монтируется представленная система. В отличие от конвекторов, радиаторов и прочих подобных приборов, электрический провод нагревает покрытие пола. Поэтому внизу комнаты наблюдаются самые высокие температуры. У потолка же воздух холоднее.
Поэтому такой принцип обогрева максимально комфортный для человека. Конвекторы же, наоборот, способствуют скоплению максимально прогретых воздушных масс у потолка. Внизу же определяются самые низкие температуры. А ведь люди находятся именно в этой зоне. Поэтому используют энергию неэффективно.
Подключение теплого пола к электричеству, схема которого представлена в инструкции, очень проста. Этот процесс легко выполним своими силами.
Виды систем
Изучая вопрос о том, как теплый пол подключить к электричеству, необходимо рассмотреть существующие разновидности систем. Чаще всего в представленных целях применяются провода. Это изделие состоит из нихромовой жилы, вокруг которой создаются различные изоляционные оболочки.
Кабель бывает разного сечения. Если диаметр изделия в разрезе достигает приблизительно 7 мм, его монтируют в стяжку. По строительным нормам этот слой составляет от 3 до 5 см. Если стяжка будет меньше, нагрев распределяется неравномерно. Будут чувствоваться более теплые и прохладные зоны.
Если в помещении нет возможности сделать стяжку (приподнять уровень пола на 5-7 см), применяется тонкий провод. Его диаметр равен 3,5 мм. Эта система монтируется сразу в плиточный клей. Слой раствора при этом составляет всего 5-8 мм. Эта система нагревается быстрее, но и остывает буквально через 30 минут после отключения.
Инфракрасный теплый пол
Классические варианты теплого пола заливаются раствором. Но если в помещении уже готово деревянное основание, этот тип систем не подходит. В этом случае применяется в виде пленки.
Преимущественно нагревательным элементом в подобном устройстве выступает карбоновая паста. Схема подключения пленочного теплого пола к электричеству почти ничем не отличается от провода. Но здесь есть несколько нюансов.
Работа инфракрасной пленки похожа на солнечное тепло. Лучи не нагревают воздух, но окружающие предметы становятся теплыми. На пленку нельзя укладывать раствор, клей. Такие системы рассчитаны сугубо на сухой монтаж. Плиточный клей или стяжка со временем разъедают пленку.
Но под ламинат, линолеум или тонкий ковролин пленка устанавливается очень просто. В этом случае ее эффективность будет максимальной. Сфера применения инфракрасного теплого пола обширна. Ее даже монтируют в вольеры для животных, за зеркала, в инкубаторы и так далее.
Назначение системы
Может быть комфортным или автономным. Чтобы не использовать в помещении никаких обогревательных приборов, кроме электрических проводов, потребуется покрыть ими около 70% площади комнаты.
Стяжка или плиточный клей будут нагреваться и отдавать тепло в окружающую среду. Это можно сравнить с нагретой панелью конвектора, расположенной по всему основанию комнаты.
Особенности подключения теплого пола необходимо учитывать, создавая отопление в каждом помещении. Комфортный обогрев создается, если система монтируется под небольшой участок напольного покрытия. Ступать ногами по этой поверхности будет тепло, но для обогрева помещения следует применять другие приборы.
Пленочный теплый пол изначально предназначен для комфортного обогрева. Деревянное основание требует нагрева не выше +30 ºС. Поэтому создает только комфортный обогрев.
Терморегулятор
Какую бы систему ни выбрали владельцы квартиры или дома, ее обязательно подключают в сеть через терморегулятор. Это устройство контролирует степень нагрева. В продаже существуют различные терморегуляторы.
В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В некоторых моделях одновременно присутствуют оба типа замера. Есть также двузонные разновидности, в которых есть сразу 2 выносных датчика.
Управление терморегулятором может осуществляться механически или при помощи установки программы на неделю. С обратной стороны прибор может иметь от 4 до 9 клемм. Но чаще всего их всего 6 штук.
Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезд для подключения будет 4. Две следующие клеммы предназначены для подсоединения проводов от сети (фаза и ноль).
Далее производится подключение теплого пола к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системы, предполагает подсоединение 2 проводов от нагревательного элемента к последним 2 клеммам.
Одножильный провод
В продаже существуют нагревательные провода одножильного и двужильного типа. Их подключение несколько отличается. Любой терморегулятор подходит для таких систем. Чаще всего эти устройства выдерживают нагрузку 3,5 кВт. Но есть терморегуляторы с меньшими параметрами.
Поэтому перед подключением обязательно учитывают суммарную мощность системы. Одножильный провод обладает с обеих сторон контактами для подключения. Это обязательно учитывают в процессе раскладки. Оба конца должны вернуться к одному терморегулятору. Далее происходит подключение теплого пола к электричеству. Как просто сделать эту работу, поможет инструкция производителя.
Нагревательный провод соединяется с холодным подключением через муфту. Для монтажа в одножильной системе выходит по 3 провода с каждой стороны (синий, коричневый и желто-зеленый). Перед подключением контакты соответствующего цвета соединяют и вводят в клеммы терморегулятора.

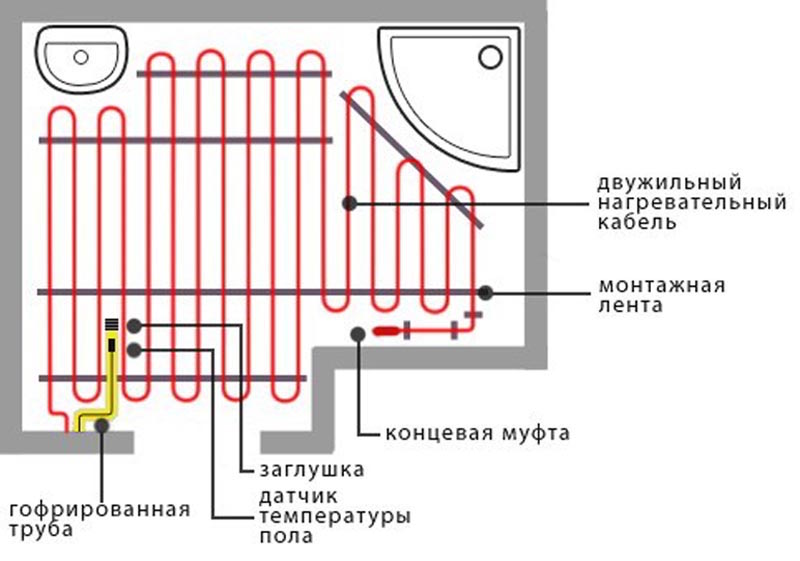

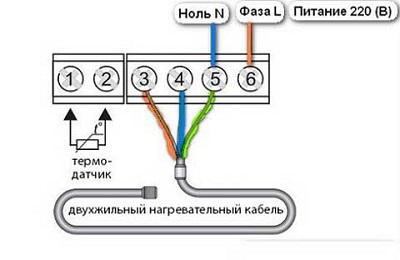

Двужильный провод
В продаже чаще представлен двужильный провод. Он проще в монтаже. Его первый конец обладает и холодным проводом для подключения. Второй же край в отличие от одножильной системы, запаян. Отсюда не выходят провода для подключения.
Поэтому запаянный конец можно при раскладке системы оставить далеко от терморегулятора. Соответствующие холодные провода входят в клеммы прибора. Это более простая схема подключения теплого пола (инструкция всегда прилагается к изделию производителем).

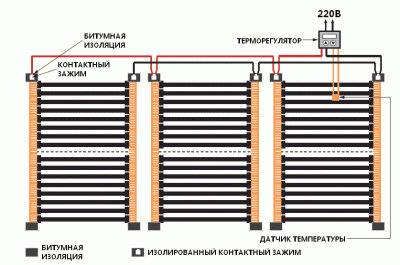

Инфракрасный теплый пол
Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.
Саморегулирующийся провод
Для обогрева труб, резервуаров в зимний период применяется Его приобретают реже, чем перечисленные системы. Но в некоторых случаях он незаменим. Этот провод не боится перегрева. Его можно монтировать без стяжки.
Благодаря особому устройству это изделие способно менять уровень нагрева в зависимости от температуры окружающей среды. Поэтому в таком случае не требуется терморегулятор.
Подключение теплого пола к электричеству (схема предполагает применение терморегулятора) проста. Ее сможет выполнить даже мастер, не имеющий большого опыта в проведении подобных работ.
Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.
Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно . Существует несколько типов устройств:
- Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
- Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.
Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:
- Настенные, заглубленные внутрь стены.
- Накладные.
Конструкция и предназначение датчика
Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.
Датчики могут показывать температуру теплого пола или воздуха в помещении.

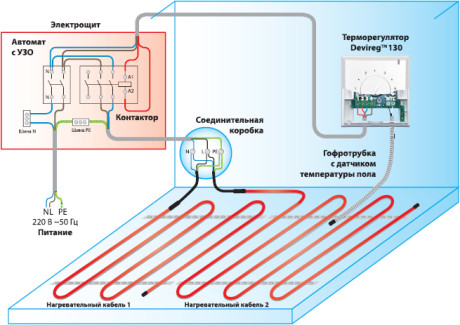

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения) Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.
Некоторые особенности укладки ИК пленки
Правильно надо подключить не только регулятор. Важна сама . Она имеет определенные особенности:
- Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
- Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.
- Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
- Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.
Особенности подключения электрической системы теплого пола
Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:
Особенности подключения водяного теплого пола
Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.
Итак, работа по подключению терморегулятора состоит из таких действий:
- При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
- Соедините регулятор и датчик проводами.

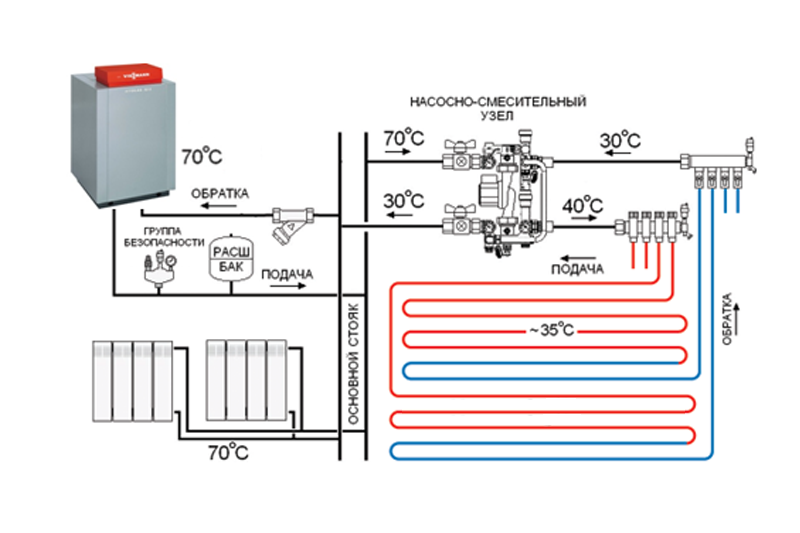

Схема регулирования температуры в системе водяного напольного отопления - Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
- На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.
Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!
Теплый пол в помещении может иметь в своей основе разнообразные нагревательные элементы. Он бывает водяной или электрический. Однако всегда при монтаже важной частью считается его подсоединение к управляющей системе. Прежде чем узнать, как подключается теплый пол, следует выяснить все особенности системы.
терморегулятор для теплого пола
Обогревательный пол управляется с помощью терморегулятора. Существует 2 разновидности данного устройства:
- Электронный тип. Он функционирует на основе программирующего компонента. Такой терморегулятор подразделяется на устройство с кнопками или сенсором. Конструкция работает через него посредством инициации в указанный период и по определенным показателям температуры.
- Механичный тип. Необходимая температура для поддержания комфорта определяется при помощи реостата механического вида.
Перед тем, как подключить термодатчик теплого пола, в первую очередь, осуществляется монтаж термостата от напольной поверхности на вышине приблизительно 150 см. Данная зона обязательно защищается от попадания палящих лучей солнца и воздействий прочих дополнительных тепловых источников. Подсоединяется терморегулятор стационарным способом, запитываясь через розетки либо от электрического щита.
Как правило, на корпусе устройства производитель обозначает схему подсоединения. Это помогает в вопросе, как правильно подключить теплый пол. Независимо от разновидности терморегулятора, они управляют следующими видами нагревательных элементов:
- Тепловой мат. В нем применяется кабель повышенного сопротивления, который прикреплен на пленке с конкретным шагом.
- Нагревающий кабель. Данный проводник, имеет довольно большое сопротивление. Его изначально помещают в качественную теплоизоляцию. В процессе прохождения по нему тока он прогревается.
- Инфракрасная пленка. Ее толщина составляет не больше 5 мм. В ней устанавливают плоскую полупроводниковую обогревательную полосу.
Когда теплые полы монтируют в нескольких помещениях, то рекомендуется использовать терморегуляторы на всех отопительных контурах. Это позволит защитить электрическую сеть от перегрузки и даст возможность применять разный эксплуатационный режим для различных помещений, включать системы в независимом режиме.

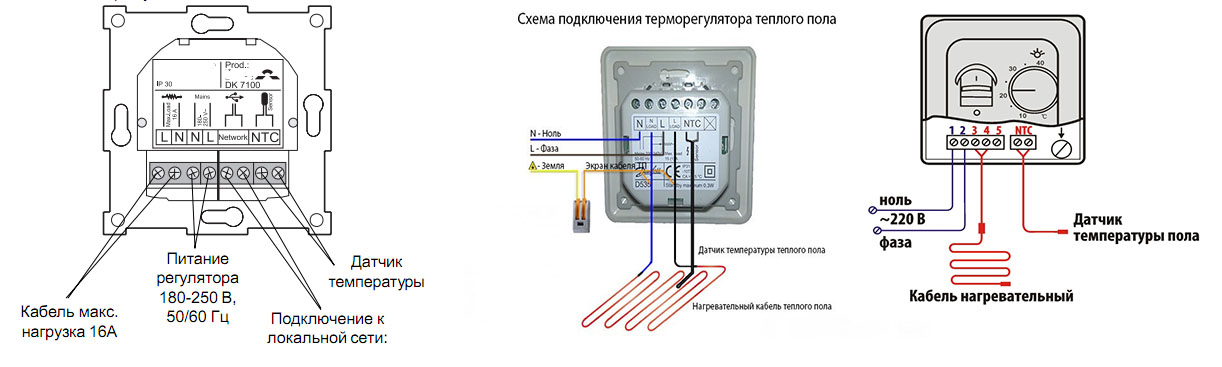

схема подсоединения термодатчика теплого пола
Как соединить провод теплого пола? После того как установлен термостат к распределительной коробке подводят фазу, подсоединяют заземление и ноль. В стенке делают канавку, в нее помещаются трубки из пластика. В одну канавку укладывают проводок от датчика, а в следующей располагают силовые провода нагревающего кабеля. Датчик должен располагаться под финишным напольным покрытием. Очень важно знать, как правильно подключить теплый пол к терморегулятору. Затем начинается монтаж и подсоединение пола.
Подсоединение кабельных систем
Нагревающие маты и секции могут иметь одно- и двужильный кабель. От этого зависит, как подсоединить теплый пол правильно.
Одножильный кабель состоит из единственного токоведущего провода и заземления. Токоведущий обычно имеет молочный оттенок изоляции. С двух краев одножильного кабеля токоведущие проводки подсоединяют к гнездам 3 и 4. Края заземляющего провода подсоединяются к нулю, то есть 2 гнезду.
Двужильный кабель состоит из 3 проводов:
- ноль (индиговый);
- фазу (кофейный либо белый);
- заземление (зелено-желтый).
Такой кабель присоединяется к регулятору по такой схеме, в которой заземление идет ко 2 гнезду, к нему подключен ноль из электросети.
Подсоединение водяного пола
Подсоединение водяного пола
Водяной пол можно присоединить к стационарной обогревающей системе, когда помещение размещено на 1ом этаже (верхняя разводка горячей воды) либо на последнем (нижняя разводка). Так как в данной зоне жидкость начинает переткать обратно, можно ей нагревать напольную поверхность, причем убывать тепло из соседних помещений не будет. Более того температура в подобном случае максимально подходящая и варьируется от 50С до 55С.
Есть еще вариант, как соединить теплый пол водяного типа. Это делается на основании стационарной системы горячего водоснабжения. Однако, осуществить это можно лишь в соединенном санузле или ванной комнате. В этом случае температура напольной поверхности зависит от температуры жидкости в сети. Когда они чересчур горячая, то естественно пол будет прогрет, неважно какая температура и условия за окном и в помещении.
Если теплый пол подключать к индивидуальной отопительной системе, то используется котел. Либо выполняется одновременное подсоединение к нескольким котлам. Здесь должно быть предусмотрено переключение подачи тепла между котлами.
Подсоединение инфракрасного пола
При использовании данного типа пола владельцев интересует вопрос, как правильно подключить ИК теплый пол. Пленочный пол система характеризуется наличием нескольких полосок пленки либо секций. Провода отходят от всех секций. Таким образом, количество проведенных проводков к термическому регулятору зависит от количества секций.
Чтобы не возникало таких ситуаций лучше всего применять распаечную коробку, позволяющую выводить всего 2 проводка к регулятору. Причем в этом случае проверка работоспособности обогревающего пола проводится легко, без демонтирования покрытия.
Важно! В таком случае, когда в комнате планируется расположение нескольких шкафов, специалисты советуют не укладывать пленку по всему периметру, а лишь на 60-70%, которые будут не загромождены.
Специалисты советуют делать нумерацию проводков. Это даст возможность минимизировать временные затраты на проверку корректной работы системы и ее компонентов. Провода, которые идут от пола, соединяются параллельно в распаечной коробке. Делается это с помощью скрутки либо спайки. Из коробки выводят лишь 2 провода, именно их подсоединяют к терморегулятору по определенной схеме.
Электрический обогревающий пол считается наиболее часто используемым. Его присоединение к сети выполняется так же через терморегулятор. Рекомендуется, чтобы такие работы проводил электрик. Однако, можно сделать это самостоятельно.
Особо стоит заметить, что следует предусмотреть отдельный включатель автоматического типа с целью прямого подсоединения через электрический щит. Он поможет подключить/отключить температурный регулятор и послужит защитой в случае скачков напряжения в электросети. Когда регулятор присоединяют к типовой розетке, то учитываются все электрические приборы, которые будут к ней подключаться.
В комплект подключения входят:
- клеммы;
- температурный датчик;
- коробка для монтажа;
- инструкция по устройству и эксплуатации.
Электрический пол можно подсоединить к любой разновидности терморегулятора. Нужно только принимать во внимание то, что наибольшее значение тока, потребляемого полом, должно подходить максимальному току, пропускаемому через регулятор. Монтаж терморегулятора не занимает много часов.
Провода нагревающего кабеля делают с разноцветной маркировкой:
- белоснежный (черный либо кофейный) – фаза L;
- зеленый либо желтый – заземление;
- синий – ноль N.
Провода, которые идут от электросети, не всегда маркируются. В этом случае для определения нуля или фазы достаточно использовать индикаторную отвертку.

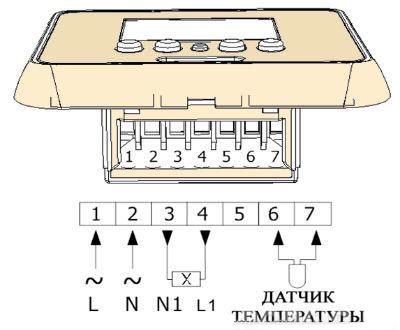

Схема подключения следующая:
- К контактам терморегулятора 1 и 2 подключают сетевые провода. Стандартно маркировка обозначена сбоку крышки устройства. Немаловажно соблюдать верную полярность. Так, к гнезду 2 присоединяют ноль, а к контакту 1 – фаза.
- К гнездам 3 и 4 подсоединяются провода нагревающего элемента – фаза к гнезду 4, а ноль – к контакту 3.
- Подключается затем термодатчик. Чаще всего это делается к контактам 5 и 6. Тут не особо важно соблюдать полярность.
схема подключения электрического теплого пола
В последнюю очередь проводится испытание исправности терморегулятора. С этой целью прибор включается и выставляется минимальное температурное значение. Затем показатели температуры увеличивают максимально. Правильность подключения определяется по щелчку замкнувшейся цепи.
Важно! В случае если предыдущих опытов подсоединения системы к электросчетчикам не было, специалисты рекомендуют воспользоваться помощью профессионалов. Так как данный шаг является очень важным, и его правильное выполнение поможет в будущем избежать многих проблем.
Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.
Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.
Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.
В понятие сборки входит подготовка .
Для этого нужно:
- Выровнять черновое покрытие и устранить дефекты в виде трещин.
- Постелить фольгированной поверхностью к потолку.
- Уложить саму систему теплого пола – кабель, нагревательные маты или .
- Кабель зафиксировать стяжкой, тепловые маты – клеевой основой , а на пленку можно сразу класть финишное покрытие.
На этапе, когда теплый пол уже уложен, его нужно подключить к и проверить на исправность.
Место для термостата нужно выбрать еще до начала , так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.
Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.
Терморегуляторы бывают:
Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.
Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:
- В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
- Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
- Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
- После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.
Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.
Подключение кабельной системы
Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:
- Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
- Подключить провод от датчика к терморегулятору , а его самого зафиксировать между витками нагревательного элемента пола.
- Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными , заявленными производителем в инструкции.
После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

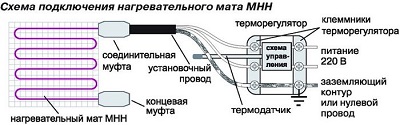

Схема подключения нагревательных матов достаточно проста:
Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.
В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.
Подсоединение пленочного пола
Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.
Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:
- Чтобы облегчить работу, рекомендуется установить распаечную коробку , а каждый провод пометить, если это не сделал производитель.
- В коробе провода соединяются в соответствии фаза к фазе , ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
- Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
- Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах , а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.
С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.
Подключение теплого пола к электричеству
и терморегулятору
происходит по схеме в строгом соответствии инструкции. Есть множество моментов, учесть которые нужно, чтобы теплый пол работал правильно, не перегревался и не использовал излишнюю электроэнергию. Настраивая его качественно, выполняя монтаж правильно, теплый пол будет служить долгие годы без сбоев.
Установка теплого пола кардинально различается по виду: электрические (пленка, кабель, маты) или водяные. Если вы еще не определились, какой теплый пол лучше, прочитайте нашу статью, в которой мы учли все важные характеристики.
Рассмотрим варианты всех видов подробнее в картинках с комментариями и подробными разъяснениями.

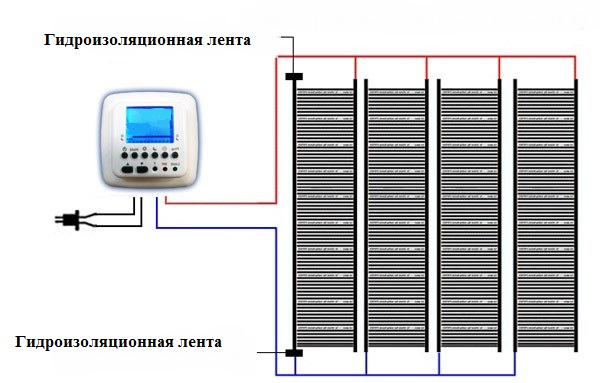

Подключение инфракрасного теплого пола к электричеству
Термопленка может укладываться под ламинат, линолеум, ковролин, паркет и прочие напольные покрытия. У нее есть свои положительные и отрицательные моменты, о которых следует знать.

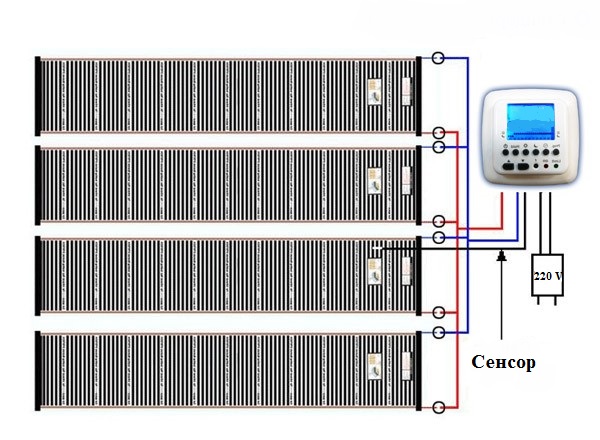

На схемах ниже показано соединение, характерное для инфракрасного теплого пола (для нагревательной инфракрасной пленки). Таким образом, независимые отрезки правильно соединяются параллельным соединением и подключаются к терморегулятору, а затем и к электричеству.
В случае с пленкой обратите внимание, чтобы она была плотной, без повреждений. Ее можно приобретать как отдельно различными полосами, так и в комплекте со всеми аксессуарами и комплектующими. Она имеет различные характеристики, которые должны подходить для конкретного помещения с определенными характеристиками.
Для каждого напольного покрытия существует своя технология, но схема подключения электрического теплого пола остается неизменной. Выберите вариант, которые вам будет удобнее осуществить исходя из параметров помещения и ваших задумок.
Есть 2 варианта схемы электрического теплого пола при подключении:
- Односторонний
- Двусторонний
Односторонний - это схема, при которой провода подключаются и соединяются с одной стороны, они пересекаются между собой, и поэтому во избежании выхода теплого пола из строя все пересечения должны быть убраны в плинтус.
Двусторонний - такая схема, которая предусматривает подключение с разных сторон. Монтаж происходит быстрее. Экономится время на его подключение и количество использованного провода, за счет чего в целом удешевляется стоимость установки. Соединение происходит уже при подключении к электричеству.
Какой бы вариант вы не выбрали, четко следуйте всем инструкциям и не забывайте о технике безопасности!
Также следует уделить отдельное внимание схеме подключения теплого пола к терморегулятору.
Для каждого терморегулятора описана своя схема, которая идет непосредственно в комплекте с самим устройством. Приведем пример такой схемы при самостоятельном подключении чуть ниже.
Подключение кабельного теплого пола к электричеству
Подключение кабельного теплого пола к электричеству происходит аналогично схеме с пленкой, но здесь важно учитывать шаг укладки, «обход» предметов мебели, отопления и пр.
Чаще всего такой вид пола использую в ванной или на кухне. Кабель идеально укладывается под плиточную поверхность. Делать это довольно просто и легко, особенно если должное внимание уделить выбору производителя и качественным характеристикам самого кабеля.

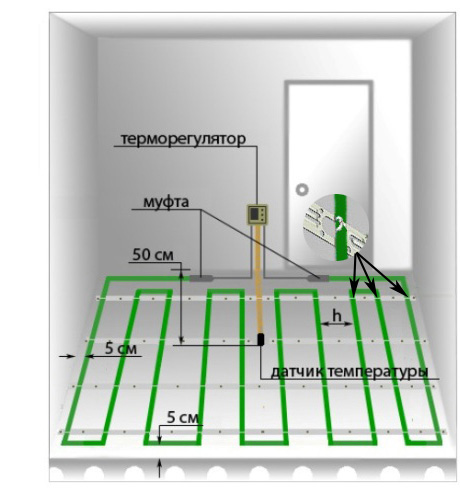

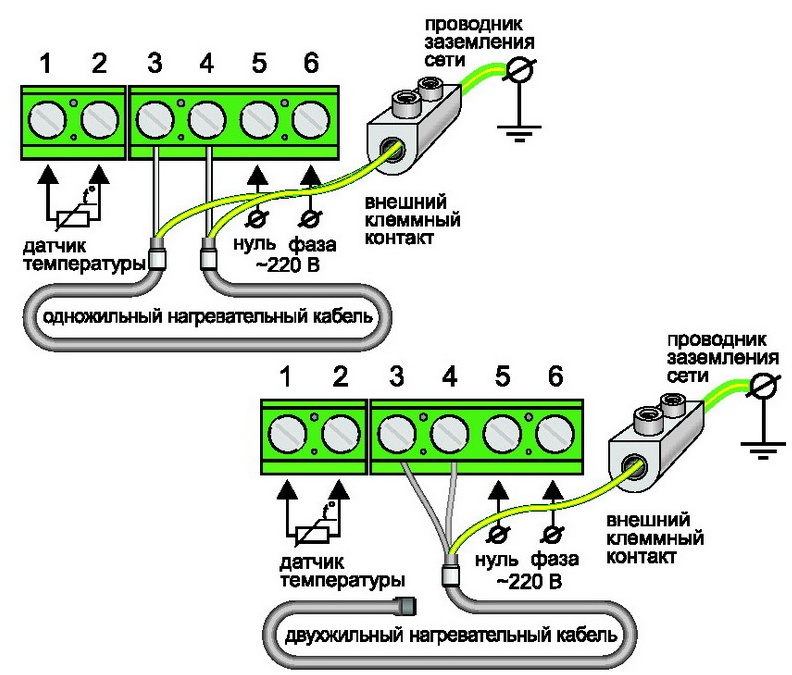

Схема подключения электрического теплого пола на основе кабеля:

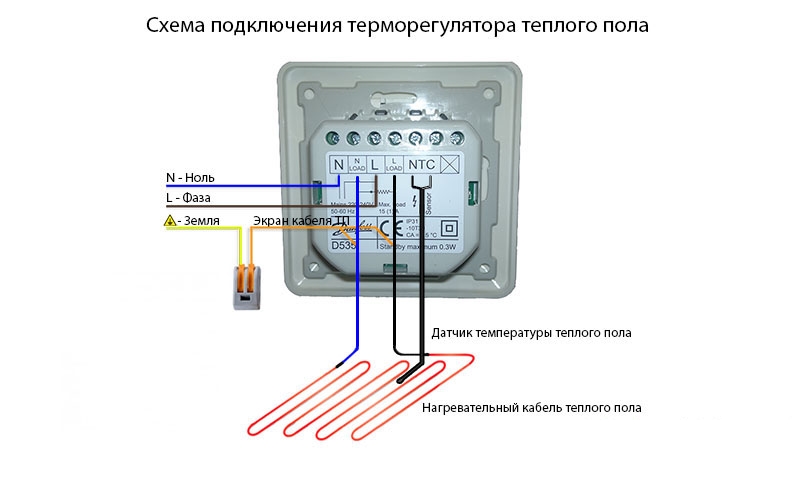

Схема подключения теплого пола к терморегулятору
Схема подключения регулятора теплого пола на основе кабеля идентична схеме пленочного пола и также зависит от конкретного вида терморегулятора. Их вы можете подобрать в нашем интернет-магазине.
Если у вас возникли вопросы при выборе, установке и вам нужна профессиональная консультация, звоните. Мы всегда рады помочь!
