Дровяные печи для гаража. Буржуйка для гаража своими руками

При слове Буржуйка представляется колченогая дымящая печь из далекого прошлого, однако современные конструкции совсем не похожи на эти печки довоенных времен.

Какие бывают буржуйки

Топливом для разных видов буржуек могут служить: отработанное масло или твердое топливо.

Основные материалы для печи – это сталь или чугун (или их сочетание), а также жаропрочный кирпич.

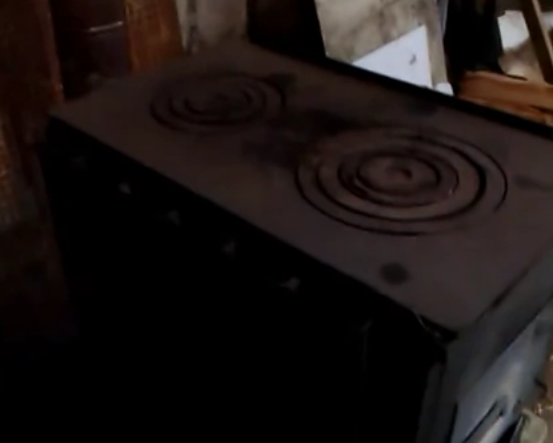

Модификации буржуек: с плитой для приготовления блюд; печь с духовкой и плитой; калорифер со специальным наружным кожухом; газогенераторная двухкамерная буржуйка.

Внешний вид отопительног оприбора зависит от вашего умения обращаться с инструментом. Печи сооружают как прямоугольные, циллиндрические из бочек и баллонов (наиболее простые), так и других геометрических форм. Чтобы украсить печь, используют декоративные кованные элементы (дверцы, решетки и другие украшения) и жаропрочное стекло в дверце, через которое приятно наблюдать за пламенем, особенно после всех выполненных в гараже работ.

Что нужно учитывать при строительстве буржуйки для гаража

Будем выполнять из металла. Такая конструкция максимально быстро нагревается, не займет много места в гараже и достаточно проста и экономична. При проектировании следует учитывать, что для максимально эффективного использьзования тепловой энергии нагретых газов, дымоход следует выполнять как можно более длинным и обязательно оснастить его шиберной задвижкой.

Буржуйка с системой конвекции для гаража

Подготовьте листы стали (толщина минимум 2 мм), болгарку или газовый резак, дрель, сварочный аппарат, трубы для дымохода, швеллер, фурнитуру для дверец печи (петли, задвижки, асбестовый уплотнитель), 5-6 шамотных кирпичей. Пригодятся также: наждачная бумага, термостойкая краска, рулетка.

Видео — дровяная буржуйка для гаража своими руками

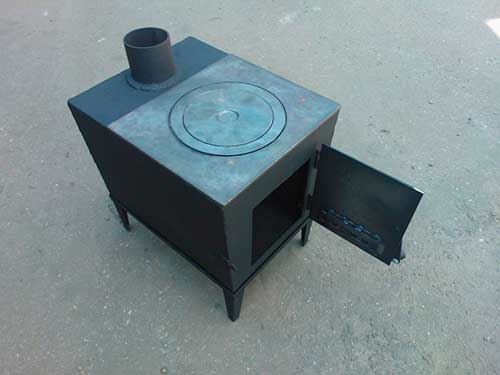

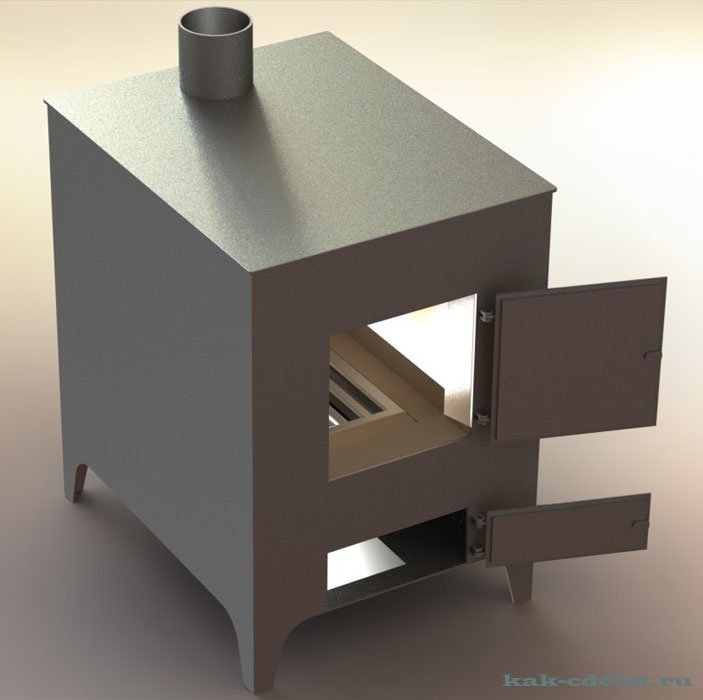

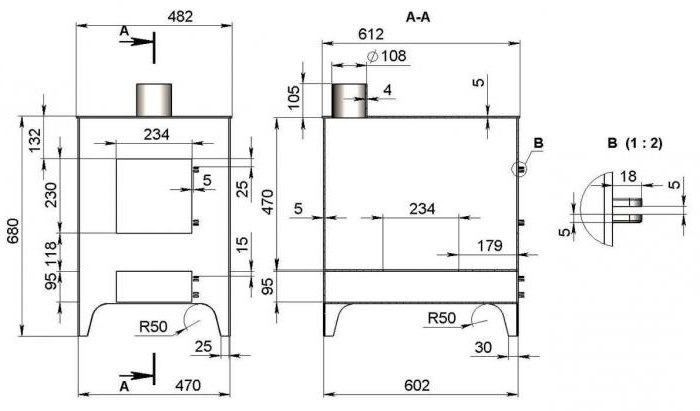

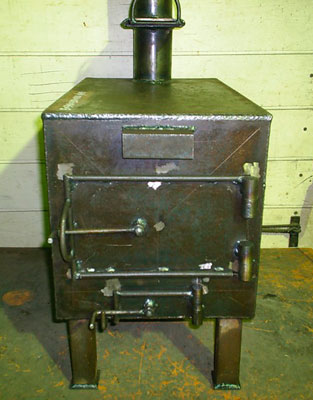

Для гаража будем выполнять прямоугольной формы. В конструкции предусмотрены : отдел для сбора золы с выдвижным ящиком; зона, где происходи горение топлива (топливо будем укладывть на решетку); дымоход; конвекционная система и верхнее отделение с шамотными кирпичами и варочной панелью.

Принцип действия

В процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи. На стенках печи расположены конвекционные протоки (или попросту вертикальные трубы). Холодный воздух поступает в протоки снизу, нагревается и выходит наверх. Таким образом помещение быстро прогревается, а КПД печи увеличивается. А за счет присутствия в конструкции шамотного кирпича тепло дольше сохраняется в помещении гаража.

Сборка

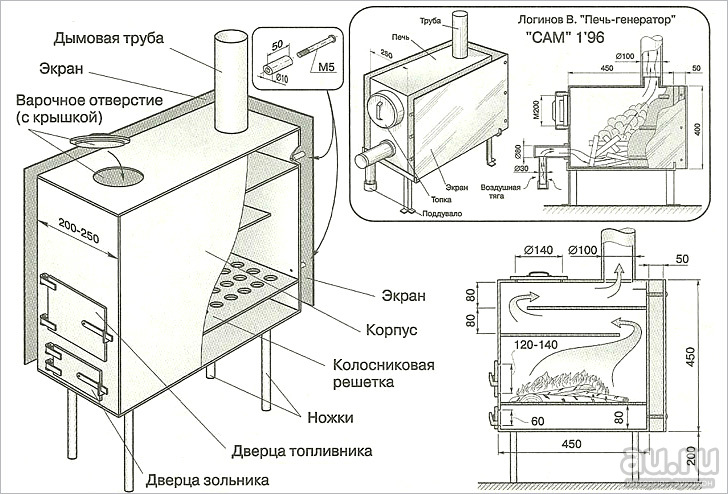

Для начала чертим на бумаге развертку стенок печи – донышко, передняя и задняя стенки, две боковых. Чертеж переносим на лист стали и вырезаем детали болгаркой.

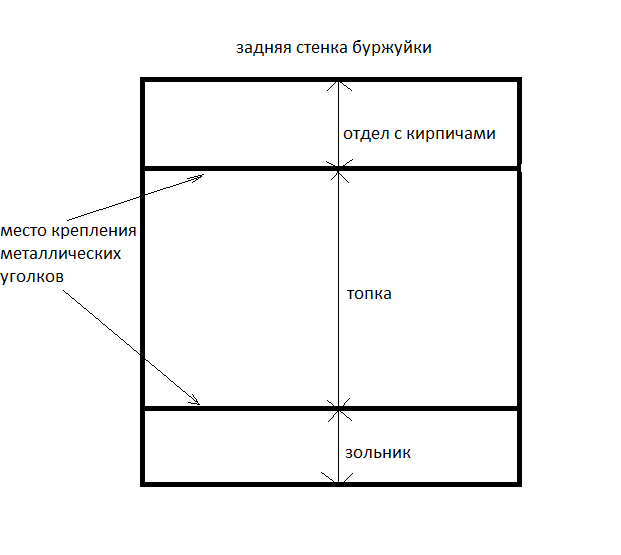

На боковых и задней стенке сваркой закрепляем металлические уголки, на которые в дальнейшем будем укладывать решетку-колосник и лист стали, удерживающий кирпичи. Высоту отсеков принимаем из расчета ¼ высоты печи – зольник, 2/4 высоты – топка, ¼ высоты – отделение с кирпичами и варочной плиткой.

Делаем колосник. Его функция – удерживать топливо и свободно пропускать золу и пепел в ящик для сбора отходов. Колосник можно сделать из листа метелла, болгаркой проделв в нем продольные отверстия или из металлической арматуры, расположив короткие и длинные прутки перпендикулярно друг другу и скрепив их либо стальной проволокой, либо сварочным аппаратом.

Колосник укладываем на нижний ряд уголков. Под колосником будет располагаться зольник.

Далее следует смастерить ящик для сбора отходов. Его габариты принимаем немного меньше габаритов зоны для сбора продуктов сгорания (зольника). Производим разметку на листе стали и вырезаем донышко, заднюю и боковые стенки. Соединяем их сваркой. Должен получиться ящик без передней стенки и верха. Для удобства пользования спереди следует приварить небольшую петлю, за которую в дальнейшем будем вытаскивать ящик из печи и чистиь его от пепла.

Когда этот этап завершен, из достаточно толстой стали (около 5 мм) вырезаем прямоугольник, который будет располагаться на верхнем ряду уголков и удерживать кирпичи. Приваривать колосник и удерживающий лист к печи не рекомендуется, чтобы в случае появления дефектов, их легко было заменить новыми.

На задней стенке в верхней части топливника просверливаем отверстие диметром около 10 сантиметров и привариваем к нему металлический патрубок. К этому патрубку будем подсоединять дымоход.

На передней стенке печи необходимо расположить дверцу поддувала и дверцу топки. Для обеих вырезаем два прямоугольных отверстия, а оставшиеся металлические прямоугольники для плотного прилегания обшиваем по краям уголками (рамка) и асбестовым шнуром изнутри, крепим к ним задвижки и ручки, затем «сажаем» дверки на петли. Можно приобрести готовые чугунные дверцы со вставками из жаропрочного стекла или без такового. Размер дверец принимаем таким, чтобы было удобно производить закладку топлива и доставать ящик для сбора золы.

После установки дверец, переднюю стенку печи привариваем к корпусу, а на лист стали над топкой укладываем несколько шамотных кирпичей.

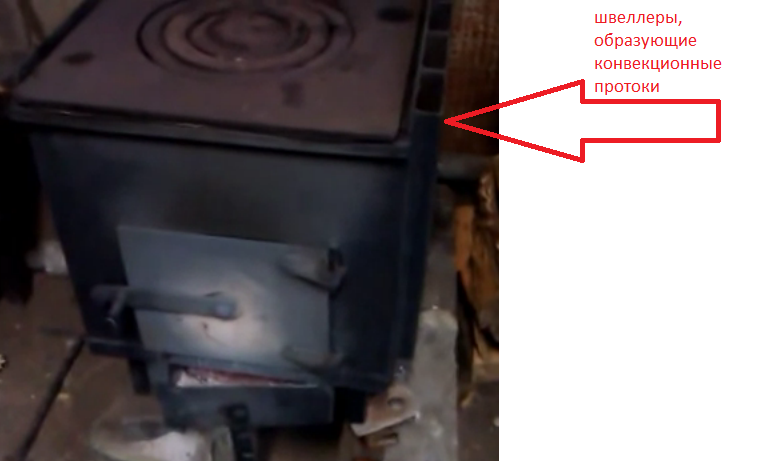

Приступаем к монтажу конвекционных протоков. Для них понадобятся отрезки швеллера, длина которых равна высоте печи. Каждый швеллер необходимо вертикально приварить к стенкам печи.

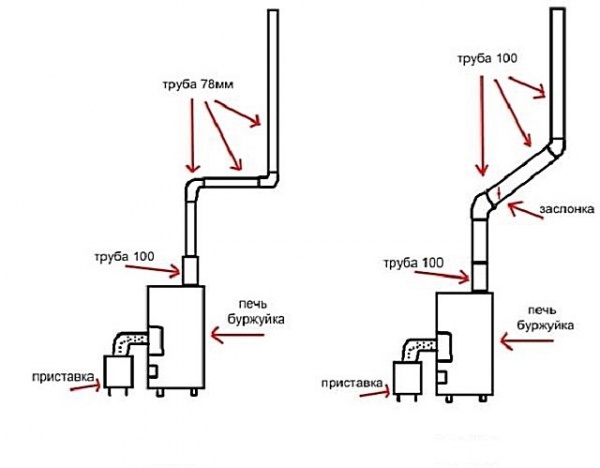

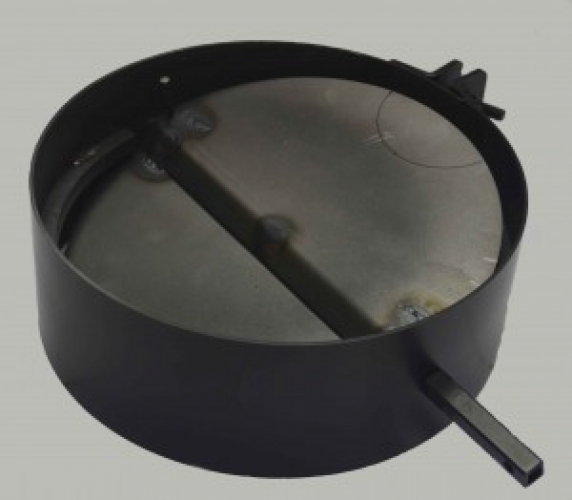

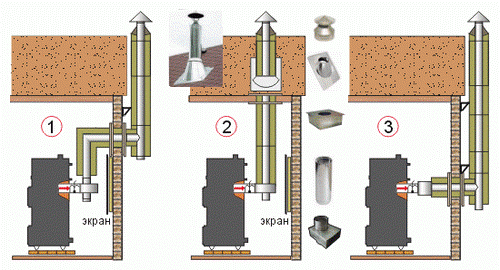

Дымоход рационально выполнять Т-образной формы с шиберной заслонкой. Для этого подбираем две трубы: первая должна плотно надеваться на патрубок, выходящий из топки буржуйки, вторая иметь достаточную длину для отвода дымовых газов за пределы гаража.

В длинной трубе проделываем отверстие, к которому перпендикулярно присоединяем сваркой короткий участок трубы. Здесь расположим задвижку. Сверлим два отверстия диаметром не более 1 см так, чтобы в них насквозь проходил металлический пруток. Конец прутка изгибаем. Внутри трубы к этому прутку привариваем круг. При повороте прутка круг должен соответственно поворачиваться и изменять величину зазора в трубе.

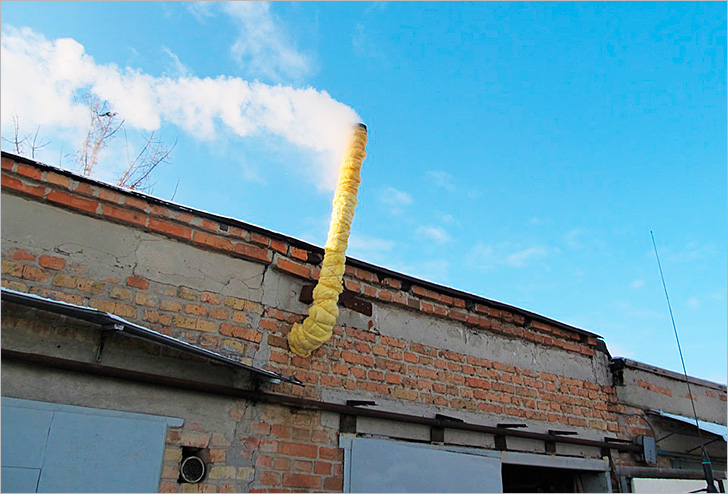

Стены за дымоходом обязательно изолируем асбестовым картоном или сталью.

Последним этапом работы является установка печи на ножки. Основание (ножки) изготавливают: из отрезков профилей, присоединяя их сваркой или шурупами к корпусу печи; из металлического ящика без передней стенки (выполняет роль дровницы); из кирпичей или кованых элементов.

Осталось лишь подсоединить печь к дымоходу и разжечь в ней огонь. После установки буржуйки в гараже всегда будет тепло, сухо, а после работы всегда будет возможность согреть чайник и отдохнуть.

Действительно ли можно своими руками для отопления гаража с минимальными затратами времени и средств? Идея не нова, но далеко не все знают, как ее реализовать. Прочитав статью, вы поймете, как правильно изготовить , на дровах и др.

Ключевые требования

простота конструкции;
чтобы можно было использовать жидкое или твердое топливо;
компактность;
удобство эксплуатации;
способность поддерживать высокую температуру обогрева в течение длительного времени;
быстрый разогрев для прогрева помещения;
неприхотливость в обслуживании;
относительно невысокие расходы на материалы для изготовления.

Топливный момент

Изначально следует решить вопрос о том, какое топливо для отопления гаража использовать. Естественно, для обогрева не хотелось бы применять высокозатратные (дорогостоящие) теплоносители. К тому же не на последнем месте вопросы безопасности.

подводить магистральный газ совершенно неразумно. Малейшая случайная искра (а их в гараже немало), и риск возгорания увеличивается до предела. То же самое касается газовых баллонов;
электрический обогрев потребует слишком больших финансовых расходов;
или твердом угле - вариант, достойный во всех отношениях;
cамодельная печка на отработке является, пожалуй, оптимальным вариантом в большинстве случаев.

Отработанное масло имеется почти в каждом хозяйстве, где есть легковая машина или иной вид транспорта. Можно расходовать его для обогрева печи в гараже - это выгодно и мудро.

Металл или кирпич

Теперь нужно разобраться с тем, какой материал нужно использовать - сделать или металлическую. Есть свои плюсы и минусы в обоих случаях. Давайте разберемся, что к чему.

Кирпичная кладка
Из кирпича довольно легко выложить небольшую печку даже при условии, что нет специальных навыков. Главным же недостатком является тот факт , что кирпичная конструкция лишена мобильности. То есть переносить с места на месту такую конструкцию не представляется возможным.

захотелось переставить предметы (стеллажи, ремонтный инструментарий и др.);
пришла идея расширить помещение (допустим, в семье появилось еще одно транспортное средство

Делать своими руками кирпичный источник обогрева - не совсем дальновидно. Хотя технологически довольно легко, а с точки зрения финансов вполне экономично.

железные бочки;
сварные кубические и цилиндрические емкости;
отрезанные части электрошкафов и т. п.

Главные достоинства такого изделия:

выявленные во время эксплуатации недостатки легко исправить, произведя сварные работы - расширить или уменьшить размеры отдельных элементов (изменить форму дверцы, нарастить дымоход и др.);
его без особого труда можно перетаскивать с места на место.

Трубу можно сделать по принципу телескопической сборки, с тем чтобы в случае необходимости без проблем демонтировать дымоход и собрать заново.

Как своими руками сделать гаражную печку

Давайте ознакомимся с наиболее популярными и доступными версиями печей для гаражного отопления, которые можно изготовить своими руками за относительно короткое время. Сравнив предложенные варианты, вы примете обоснованное решение - из чего изготовить печную конструкцию и какое топливо впоследствии использовать.

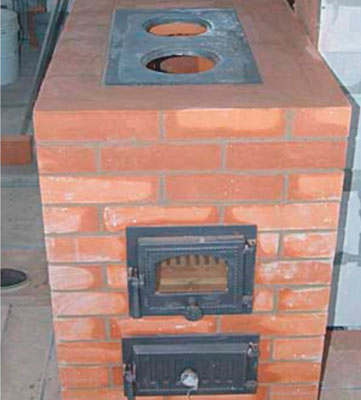

Печь из кирпича

Выше уже говорилось о том, что данная конструкция для отопления гаража требует большой кропотливости, к тому же лишена мобильности. Тем не менее, этот вариант иногда все-таки рассматривается.

- площадь основания должна быть не более 2,5 на 2,5 кирпича;
- рекомендуемая высота сооружения не более чем в 9 кирпичей;
- кладочный раствор замешивается на основе песка, шамотного порошка и огнеупорной глины;

Используется только огнеупорный кирпич, а не обыкновенный кладочный.

также выкладывается из кирпича, после чего в канал внедряется гильза из нержавейки. Вывод дымохода через крышу гаража (стеновой вывод повышает риск плохой тяги).

Учтите, что кладочные работы своими руками без наличия опыта - верный путь к тому, что всю работу придется переделывать заново с привлечением компетентного специалиста. Некоторые обучающие видео показывают, как нужно выполнять все кладочные работы, но в большинстве случаев этого недостаточно.

Самодельная буржуйка

Конструкции такого рода встречаются сплошь и рядом.

Особенности:

- вам потребуется сварочный аппарат и, разумеется, некоторые навыки работы с ним;
- для изготовления подойдет листовой металл, а также металлическая бочка или труба диаметром не менее 300-400 мм;
- толщина листа должна быть не менее 5 мм, иначе через небольшое время при интенсивной эксплуатации стенки конструкции начнут выгорать;
- толщина металла дымоотводящей трубы в месте основания не должна быть меньше 10-12 мм, иначе опять-таки быстро произойдет выгорание железа под воздействием высоких температур;
- иногда располагают со стороны задней стенки (с уклоном не менее 30 градусов), хотя предпочтительно сделать это сверху;

Оптимальный диаметр дымоходной трубы - порядка 120 мм или чуть больше.

под топкой необходимо организовать место для забора древесной золы и твердого угольного остатка.
cделайте прорези 10-12 мм, если для отопления будете использовать уголь или мелкие дрова. Для крупнодровяных конструкций совет другой - прорези размером от 40 мм и более;
ниже прорезей установите съемный ящик. По мере наполнения он вынимается, опорожняется и устанавливается обратно. Достаточная толщина листовой стали для такого ящика - 3 мм.

За счет приваривания металлических перпендикулярных пластин толщиной 5 мм по бокам увеличивается производительность, то есть буржуйка быстрей набирает тепло и процесс отопления продлевается.

Печка на отработанном масле

В деле отопления гаража самодельные печи на отработке великолепно справляются с задачей. А еще они популярны из-за того, что отработанное машинное масло не нужно специально приобретать - оно накапливается в хозяйственных запасах любого автолюбителя. На сегодняшний день существует две версии данной конструкции.

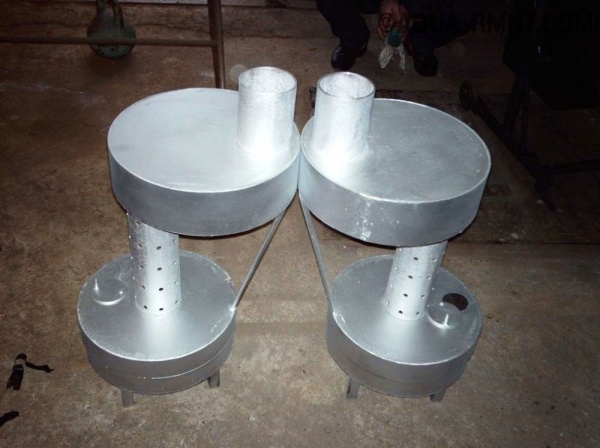

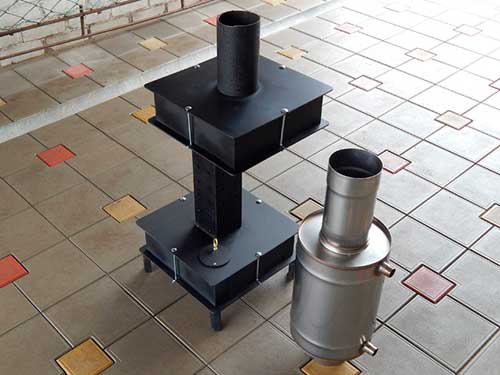

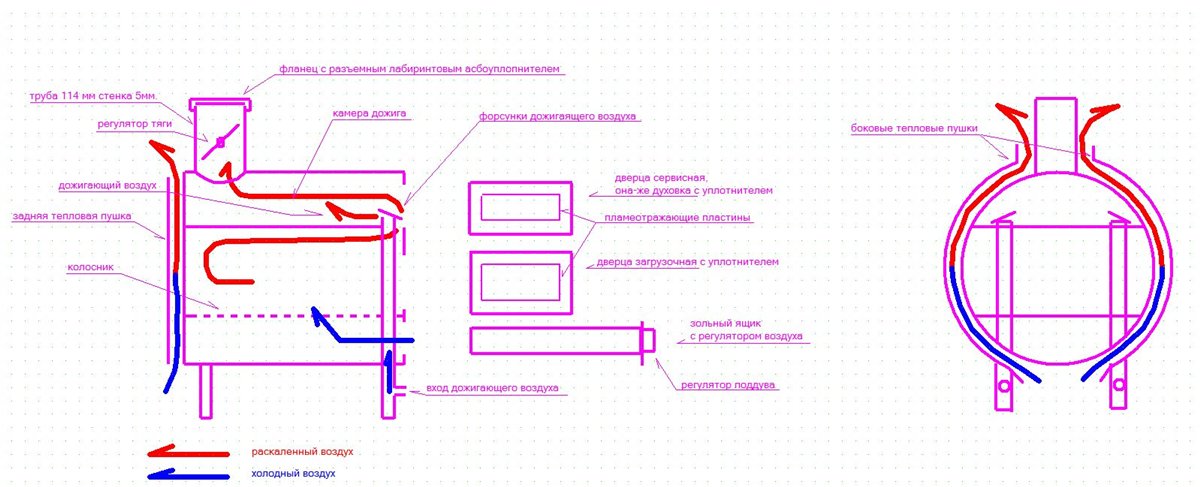

Буржуйка со вторичной камерой дожигания

Устройство:

в нижнем бачке происходит розжиг и нагрев, после чего выделяются масляные пары;
они сгорают в первичной камере;
при этом воздух через заслонку, установленную на отверстии для залива отработанного масла, проникает в камеру для горения;
через отверстия в трубе-дожигателе поступает вторичный воздух. В результате этого выделяющиеся пиролизные газы сгорают в верхней камере;
здесь же продукты горения отдают металлическим стенкам тепло;
далее продукты горения направляются в дымоход и покидают буржуйку.

Недостатки:

в холодную погоду мощность такого отопления недостаточна;
к сожалению, в отработке часто присутствует вода, и даже малейшая ее толика приведет к разбрызгиванию горящего масла - следовательно, высока пожароопасность;
при розжиге и в первые минуты горения выделяется едкий дым, который поначалу держится в помещении (до тех пор, пока не установится нормальная тяга).

Советы по выбору материалов и сборке конструкции:

листовой металл толщиной 4-6 мм;
железная труба толщиной от 4 до 5 мм, диаметром 100 мм;
труба должна иметь просверленные отверстия;
при электросварке соблюдайте абсолютную непроницаемость швов.

Если вы остановились именно на этом варианте, то заранее посмотрите полезное видео о том, как выполнять работы.

Печка «капельница»

найти оптимальную емкость - чтобы она смогла выполнить функцию отдельного маслобака;
установить в маслобак насос, который будет отвечать за подачу топлива.

При отсутствии насоса придется разместить топливный бак выше уровня печи - только таким способом вы сможете организовать поступление масла самотеком через трубку.

Порядок работы:

вертикальный корпус рекомендуется сделать круглой формы (например, из бывшего в употреблении газового баллона);
на дне корпуса располагается чаша, где происходит сгорание топлива;
к чаше прикреплена трубка, через которую отработанное масло медленно капает;
внутрь топливника с верхней стороны введена труба, у которой много прорезей и отверстий - благодаря им дожигаются пиролизные пары и подается вторичный воздух.

В принципе, естественная подача воздуха в топливник за счет естественной дымоходной тяги и самотек горючего - факторы, не требующие усилий со стороны пользователя. Только не забудьте проделать небольшое отверстие в верхней части отопителя и снабдить его крышкой. Предназначение данного элемента:

взрывной клапан безопасности (как только внутри печи произойдет хлопок, крышка отлетит в сторону, и на этом все закончится - никакого разрыва корпуса не последует);
смотровое окошко.

Более сложные версии печек на отработке подразумевают принудительную подачу топлива. Их конструирование следует рассматривать отдельно и более предметно. Если интересуетесь - просмотрите несколько толковых видео на эту тему, чтобы хорошенько разобраться.

Существуют универсальные конструкции, которые могут работать в гараже то на отработанных маслах, то на дровах. Их изготовление крайне затруднительно, поэтому нет смысла «заморачиваться», когда есть более простые альтернативы.

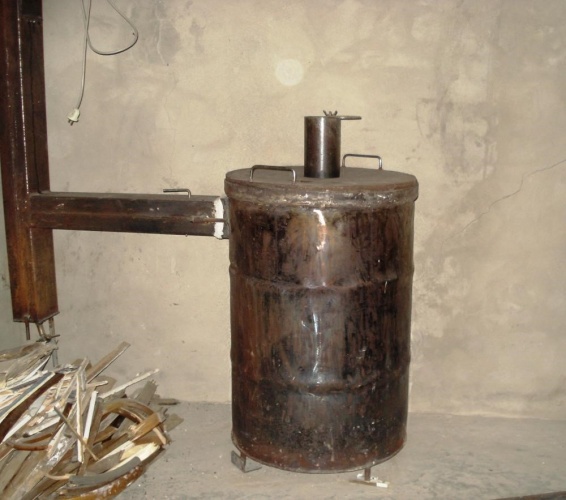

Печь дровяная длительного горения

Особенности и преимущества:

- дрова не нужно подкладывать часто;
- устройство работает по принципу не горения, а по принципу тления;
- дрова в течение 12-15, а иногда и 20-ти часов медленно тлеют, выделяя тепло;
- эффект достигается за счет умеренной тяги;

Интенсивность процесса регулируется продухом.

устройство полноценно работает только в случае, если правильно сделана специальная заслонка;
чтобы процесс был достаточно длительным и правильным, необходимо на старте полностью загрузить топку дровами.

Как изготовить:

1. взять металлическую 200-литровую бочку;
2. срезать верхнюю часть;
3. сделать в ней отверстие для дымоходной трубы и отверствие для воздухоснабжающей трубы диаметром 100 мм;

Оптимальный диаметр дымохода - от 150 мм. Только в этом случае можно рассчитывать на эффективную тягу.

1. затем нужно вырезать из листового металла круг и приварить к нему пару кусков швеллера. Размер круга должны быть такими, чтобы он мог свободно двигаться внутри цилиндрической бочки;
2. прорезать отверстие и приварить к нему отрезок трубы диаметром 100 мм;

Для большей устойчивости конструкции приваривайте к низу цилиндра не круглый, а квадратный кусок металла.

далее вставить в бочку груз и накрыть ее крышкой сверху. На этом этапе не забудьте пропустить трубу для подачи воздуха в отверстие, которое вы заранее прорезали;
прорезать два люка - один для удаления золы, другой для закладки дров;
к обоим люкам приварить металлические крышки.

В целях безопасности такую печь устанавливайте на специальный фундамент из кирпича или камня.

Немецкий автомобильный обогреватель

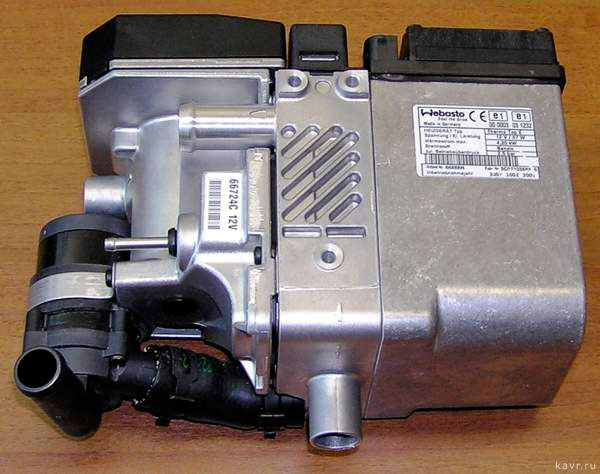

Многие автомобилисты хорошо знакомы с брендом Вебасто (немецкий производитель автомобильного оборудования - предпусковых нагревателей). Техника Webasto хорошо проявила себя в условиях низких температур, особенно когда требуется быстро организовать прогрев двигателя машины.

Использование такого нагревателя в гараже - прекрасная идея. Агрегат монтируется в отопительный контур. Чаще всего это чугунные радиаторы, роль теплоносителя играет вода. Об использовании масляных радиаторов в комплекте с «вебастой» на текущий момент внятной информации нет.

Преимущества:

прибор портативен и малогабаритен (всего 250х100х170 мм);
нет проблем найти место для размещения нагревателя;
легкое управление дистанционным пультом, программным таймером либо даже через мобильный телефон;
расход внутреннего топлива в агрегате не более 0,5 л/час (то есть повышенного расхода не будет и обогрев будет происходить мягко, без резкого прекращения - всегда можно прогнозировать обогрев помещения с некоторым страховочным запасом).

Сложности:

без наличия знаний довольно трудно сконструировать отопительный контур (рассчитать количество чугунных радиаторов, способ направления);

кирпичной кладке

Многие автолюбители сталкивались с необходимостью ремонтных работ в гараже в холодное время года. Чтобы это занятие было более комфортным, может быть изготовлена буржуйка для гаража своими руками.

Устройство печи-буржуйки

Чтобы буржуйка функционировала правильно, необходимо соблюдать некоторые требования:

Диаметр дымоходной трубы должен находиться в диапазоне 85-150 миллиметров. Правило: чем выше мощность печи, тем больше диаметр.
Поддувало должно выполняется в соответствии с некоторыми правилами. К поддувалу подсоединяется патрубок в виде буквы Г. В патрубке просверливается большое количество дырок 5-7 миллиметрового диаметра. На конце трубы предусматривается резьба для навинчивания заглушки. Причем заглушкой можно регулировать объем воздуха, подаваемого в топку, поскольку часть отверстий находится под крышкой.

Обратите внимание! Кислород - главный фактор эффективного горения топлива. Выяснить насколько хорошо горит топливо, можно экспериментально: для этого достаточно посмотреть на накаленное кольцо возле дымохода, и чем более оно удалено от буржуйки, тем хуже. Открывая или прикрывая заглушку, можно изменить местонахождение кольца.

Еще одним элементом устройства является защитный экран. Тому есть ряд причин:

он защищает пользователей от ожогов;
выступает в роли буфера, сокращающего тепловые потери, поскольку устанавливается на некотором расстоянии от печи;
ограничивает распространение инфракрасного излучения.

Принцип работы печи

Чтобы печь выдавала тепло, нужно топливо. В этом качестве может применяться твердое топливо (например, уголь или дрова) или отработанное машинное масло. В результате выгорания топлива образуется тепловая энергия, выделяемая в помещение.

В камере сгорания образуются топочные газы, содержащие тепло. Чтобы получить эту энергию, нужно получить возможность возгорания. Для этого в дополнительной топочной камере сверху предусматривается перфорация для поступления кислорода. Таким образом, возникает пиролиз. Чтобы процесс был эффективным, конвекционные потоки должны быть слегка мощнее пропускных возможностей трубы дымохода.

Ошибки, снижающие КПД печи:

Слишком много топлива. Это может привести к тому, что кислорода хватит только на тление топлива, а вот для горения топочных газов его будет не хватать.
Мало топлива. В данном случае воздух будет распространяться по всей топке, которая недостаточно заполнена топливом. Часть воздуха будет теряться, а выгорание газов будет осуществляться нерационально из-за переизбытка кислорода.

Инструментарий для изготовления буржуйки

Чтобы изготовить печь-буржуйку понадобятся следующие инструменты:

аппарат для электросварки (сила тока не менее 200 ампер);
электроды;
сварочная маска со световым фильтром;
спецодежда;
молоточек для отделения шлака;
обычный молоток;
металлическая щетка;
клещи;
зубило;
дрель с набором сверл по металлу;
шлифовальная машина (болгарка), а также шлифовальные и отрезные круги по металлу;
газовый резак
защитные очки;
мелок;
защитная лента;
переноска-удлинитель.

Разновидности буржуек

Буржуйки производят из стальных баков, труб, газовых баллонов и листов металла. Существует, по крайней мере, четыре разновидности буржуек, подходящих для гаража:

на отработке;
из трубы или бочки;

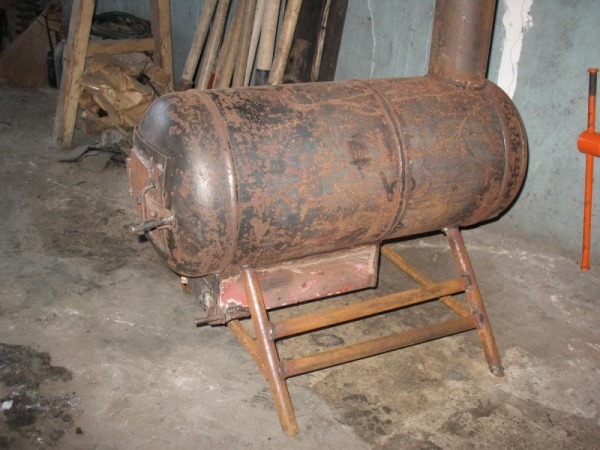

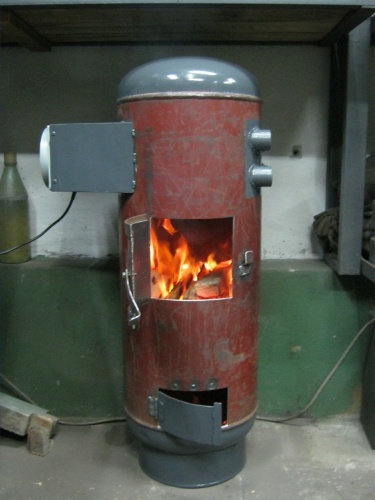

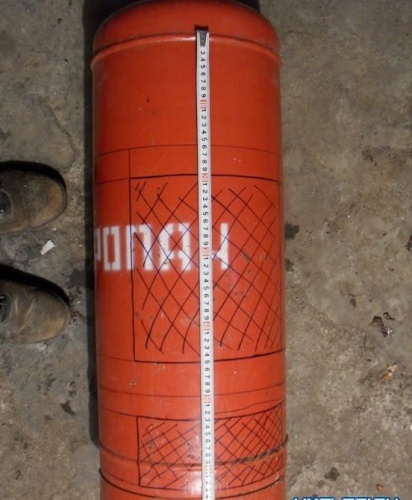

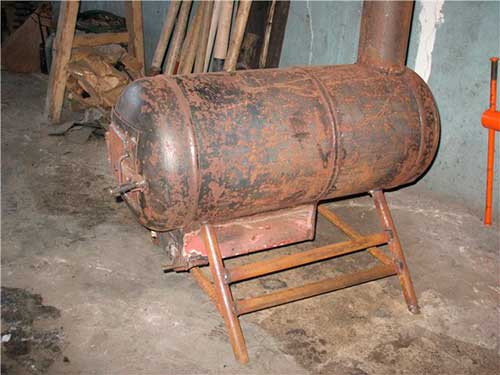

из газового баллона;
прямоугольной формы.

Рассмотрим все варианты подробнее.

Не самый лучший вариант для жилых помещений из-за специфических запахов, неизбежно распространяющихся в результате работы печи. Причем даже наличие вытяжки тут не поможет. Однако для гаража печь на отработке может быть вполне приемлема.

Чтобы сделать такую буржуйку, необходима листовая сталь 4-5 миллиметровой толщины. Из листов будут изготавливаться нужные компоненты. Также понадобится труба для создания отдельных деталей печи и дымохода.

Порядок проведения работ:

На стальном листе производим точную разметку всех деталей. Болгаркой вырезаем нужное. Края деталей зачищаем от сколов.
Готовим трубу нужного размера и просверливаем в ней дырки по всей поверхности. Труба предназначена для стыковки верхней и нижней емкости печи.
В верхней части того бака, который находится вверху, делаем разметку и вырезаем отверстие. Оно должно находиться чуть слева от центра и необходимо для установки дымоходной трубы. На нижней стене отверстие находится рядом с правой стороной окружности. Здесь будет установлена соединительная труба.
Пару окружностей привариваем к трубе.
Точно так же изготавливаем нижнюю часть буржуйки. Однако в этом случае отверстие для трубы прорезаем по центру круга. Также прорезаем еще одно, которое станет горлышком для подачи в печь топлива. На горловину устанавливаем подвижную крышку.
К нижней емкости привариваем 3-4 ножки, на которой будет стоять буржуйка.
Для придания конструкции жесткости, верхний и нижний баки скрепляем стальными кронштейнами.
Зачищаем швы. Это необходимо не только для эстетики, но и для предотвращения коррозийных процессов. Поверхности печи красим специальной жароустойчивой краской.
Присоединяем печь к дымоходной трубе.

Функционирует такая буржуйка так:

в нижний бак заливается топливо;
отработка поджигается (используется лучина или кусок бумаги);
после того, как масло загорелось, отверстие в баке закрывается крышкой;

На интенсивность горения оказывает непосредственное влияние кислород, который попадает внутрь через трубные отверстия. Разогретый воздух в верхней части буржуйки, разогревает поверхность печи. В результате повышается температура в помещении. Печь на отработке хороша тем, что в гараже всегда найдется отработанное машинное масло. Это доступный вид топлива для автолюбителей.

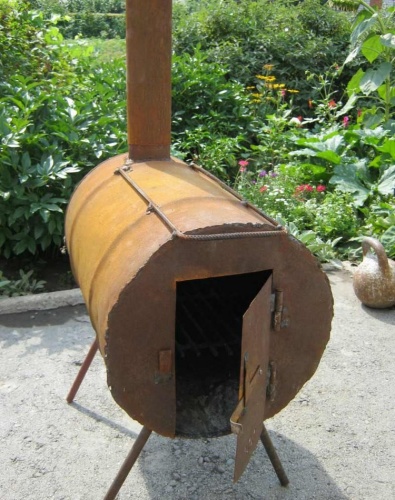

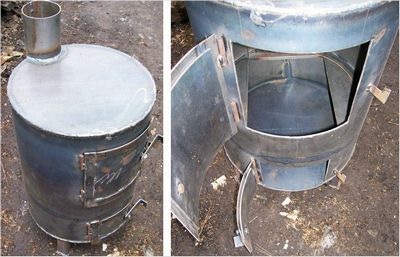

Печь из трубы или бочки

Такую буржуйку можно сделать из стандартной стальной бочки или трубы нужного диаметра. Печь может создать комфортный отопительный режим не только в гараже, но и в жилом помещении.

Последовательность действий, чтобы сделать буржуйку из трубы или бочки:

На заданном уровне будущей буржуйки проводим разметку и прорезаем два отверстия прямоугольной формы. Эти отверстия будут выступать входами в топочную часть и зольник.
Вырезанный металл используем для создания дверок. Дверцы отделываем стальными полосками, устанавливаем дверную ручку и щеколду.
Готовим место для укладки колосника, для чего приблизительно на 10 сантиметров ниже уровня топочной дверцы (внутри емкости) привариваем кронштейны из уголков.
Колосник можно сделать из арматуры.
Если буржуйка делается из трубы, завариваем ее днище и верх.
Ко дну трубы привариваем ножки.
Сверху делаем отверстие под дымоходную трубу, устанавливаем собственно сам дымоход.
На установленные петли ставим дверцы. Отмечаем место и устанавливаем крюк под замок.
Аккуратно зачищаем швы, покрываем все поверхности специальной жароустойчивой краской.
Подключаем буржуйку к дымоходу, отведенному за пределы помещения.

Недостатком данного варианта отопления является необходимость достаточно большой площади под буржуйку. Хотя в этом есть и свои преимущества. Например, верхнюю часть печи можно использовать как нагревательную поверхность для приготовления пищи или разогрева воды.

Буржуйка из газового баллона

Баллон для хранения газа очень хорошо подходит для создания печи. Это почти готовая буржуйка, которую нужно лишь немного доделать. Для этого нужно выполнить следующую последовательность операций:

Отрезаем верхнюю часть баллона вместе с краником. Далее здесь будет приварена заглушка.
В днище баллона прорезаем отверстие в форме квадрата. Отверстие послужит входом в топочную часть.
Из отходов металла делаем дверцу. На нее устанавливаем ручку и замок. Дверцу монтируем на заранее приваренные петли.
В той части баллона, которая будет днищем буржуйки, проделываем отверстия - они будут выступать, как колосник.
Под отверстиями устанавливаем короб, созданный из более тонкой стали. Короб необходим для сбора продуктов горения. Одновременно зольник будет выполнять функции поддувала. Устанавливаем дверцу на зольник.
Привариваем ножки к печи. Изготовить их можно из труб или уголка.
Прорезаем отверстие круглой формы в верхней части печи сзади. Устанавливаем в отверстие дымоход.
Если нужно, сверху конструкции можно обустроить панель для приготовления пищи и разогрева воды. С этой целью можно к верху баллона можно приварить раму, сделанную из арматуры.

Печь из газового баллона подходит не только для гаража, но жилых помещений.

Этот вид печи наиболее имеет наиболее эстетичную внешность из всех приведенных вариантов. Для изготовления прямоугольной буржуйки делаем следующее:

Берем стальной 3 миллиметровый лист, уголок 5×5 сантиметров, дымоходную трубу, крышку для конфорки.
Размечаем стальной лист, выделяем все нужные компоненты: печные стенки, днище, панель для варки, колосник, 2 пластины для перенаправления потока продуктов сгорания и сдерживания быстрого отхода тепловой энергии.
Спереди печи прорезаем 2 отверстия прямоугольной формы для поддувала и топочной части. Позднее здесь установим дверцы со щеколдами и замками.
Прорезаем вверху отверстия для конфорки и дымоходной трубы.
К днищу прикрепляем ножки.
На боковинах отмечаем место, где будет установлен колосник. Привариваем здесь металлические уголки, которые будут кронштейнами для колосниковой решетки.
Для изготовления колосника просверливает много дырок в стальном листе. Также можно сделать колосниковую решетку из арматуры.
Сверху печи, на расстоянии 16 сантиметров от варочной панели, привариваем пластинку, которая на 8 сантиметров короче буржуйки в глубину. После установки всех компонентов, получаем своего рода лабиринт, по которому будет циркулировать разогретый воздух. Причем горячий воздух будет разогревать пластины, но благодаря лабиринту тепло будет задерживаться, а не отводиться в трубу.
Привариваем все детали печи. Все стыки укрепляем стальным уголком.
Устанавливаем трубу дымохода.
Швы зачищаем, окрашиваем все поверхности жароустойчивой краской.

Правила безопасности

Чтобы избежать проблем при дальнейшей эксплуатации печи, нужно соблюсти несколько правил:

Буржуйка устанавливается на поверхность, устойчивую к огню и высоким температурам. Подойдет основа из кафеля или кирпича. Стены рядом с буржуйкой также должны быть выполнены из огнестойкого материала, например специальной разновидности гипсокартона.
Запрещено размещать рядом с печкой легковоспламеняющиеся материалы или жидкости.
Гараж или другое помещение, где расположена буржуйка, должен быть оснащен эффективной вентиляционной системой. Это нужно, чтобы избежать накопления угарного газа.
Материалы для создания печи должны быть только высококачественными.

Печь-буржуйка может функционировать на протяжении многих лет, обеспечивая комфорт в гараже даже в самое холодное время года. Все что для этого нужно, соблюсти технологию ее изготовления и требования безопасного ее применения.

Гараж можно иметь и не будучи автолюбителем. Часто, гараж - место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже - достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью - буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления - это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

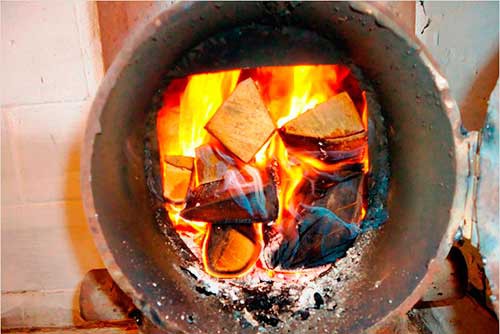

Основной отсек (топка) - это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек - это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке - не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу - 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное - это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
сварочный аппарат для сварки элементов конструкции.
слесарный инструмент: молоток, струбцины, клещи и пр.
электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции - наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение - вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот Расположение в дальнем углу Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

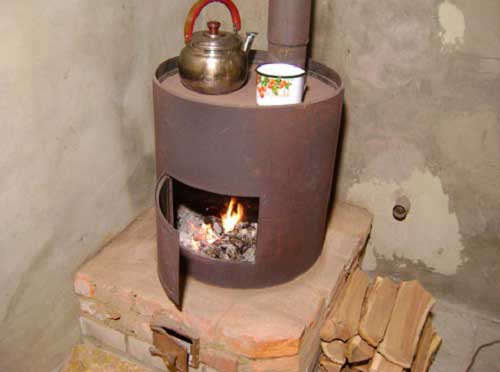

Конструкция на основе трубы

на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит - это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 - 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
колосник сваривается из прутов арматуры по схеме сетки.
после проделывания сварочных работ внутри трубы, можно заваривать её торцы - дно и потолок буржуйки.
для устойчивости печи к днищу приваривают ножки.
в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку - достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Для многих автолюбителей гараж - это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

Быстрый обогрев;
Возможность использования как жидкого, так и твердого топлива;
Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
Маска и костюм для сварки;
Специальный молоток для отделения шлака;
Болгарка;
Стандартный молоток, плоскогубцы и зубило;
Стальная щетка;
Дрель со сверлами;
Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет ! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение ! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления - лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
Когда верхний бак готов, к нижней части приваривается труба.
После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое - по центру, которое будет соединять. Второе - в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно ! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать - отрезать лишние части болгаркой.

Предупреждение ! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

Вертикальный;
Горизонтальный

Для гаража одинаково подойдут оба варианта.

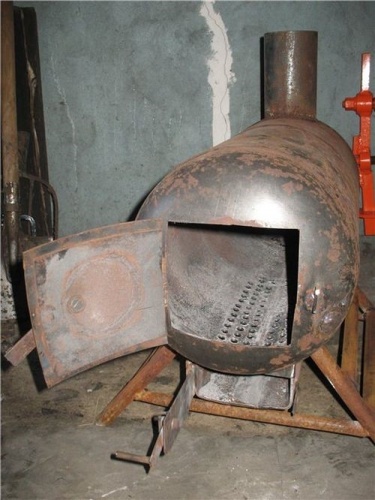

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
Полученная конструкция приваривается к баллону.
Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.
